Partie usure du carbure de tungstène perforateur métallique dur à usage industriel

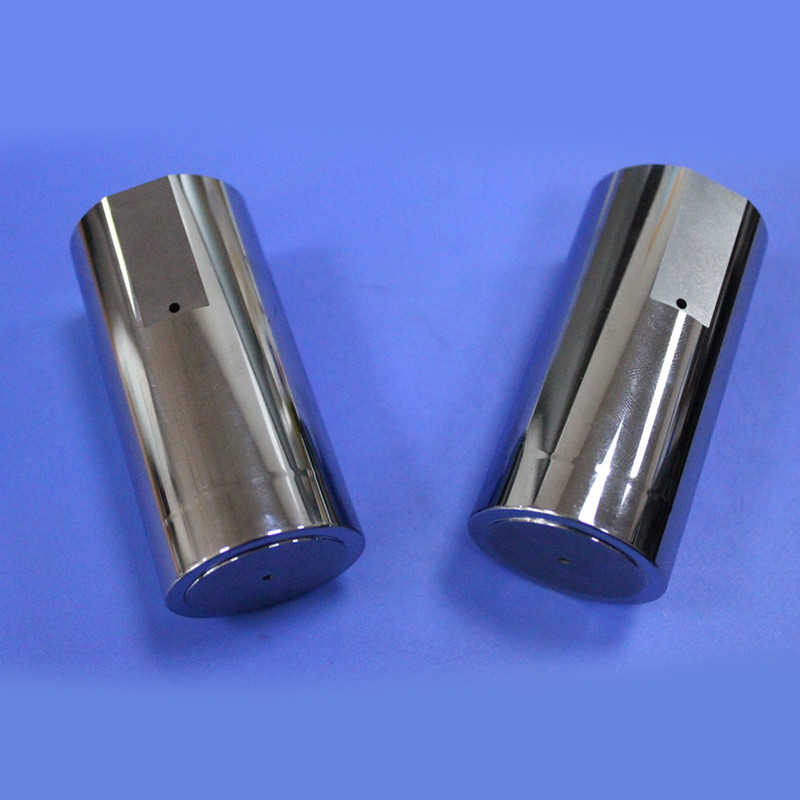

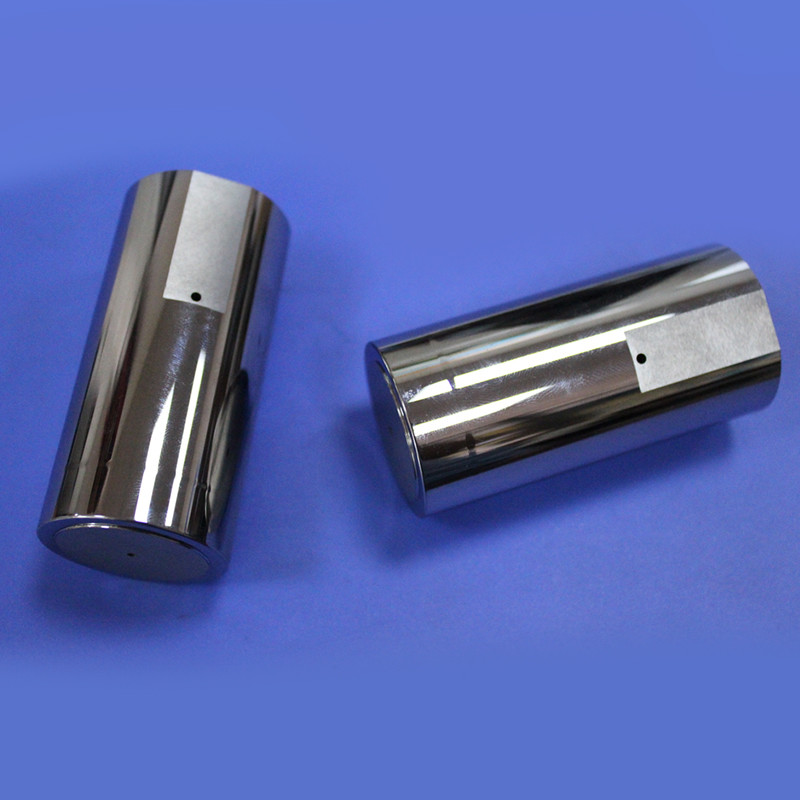

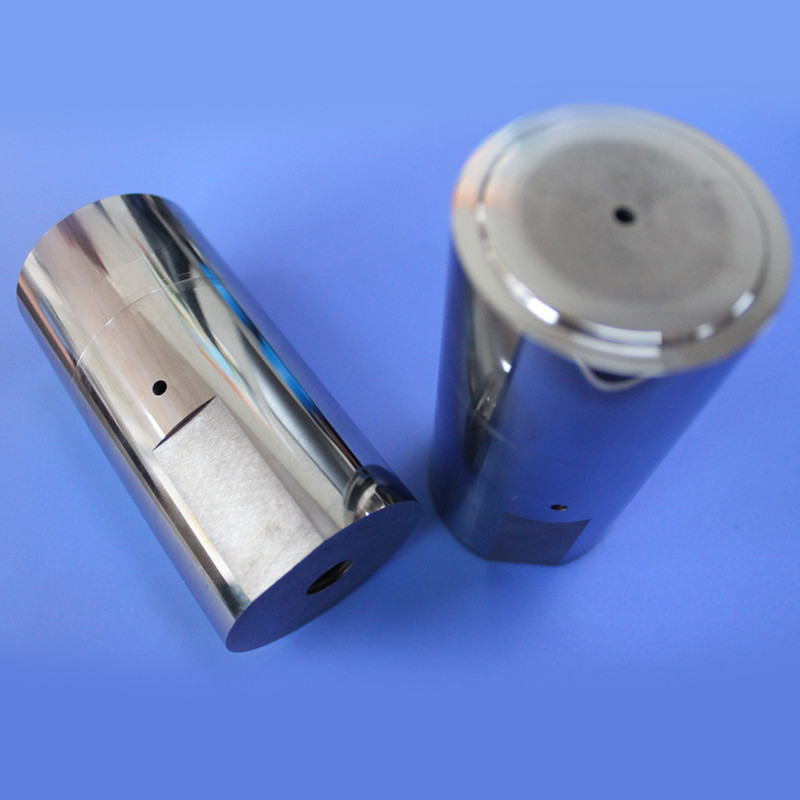

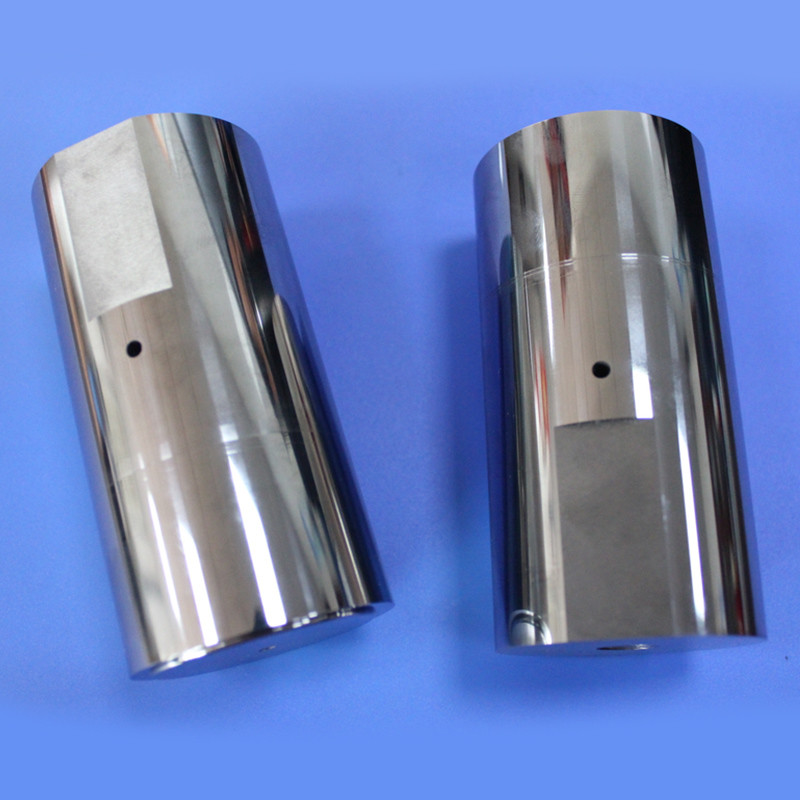

Cette série de broches de perforation au carbure de tungstène est spécialement conçue pour le moule de couverture de bout BM-B-2 du groupe Panasonic, conçu pour des applications de perforation de diamètre intérieur précis.
Objectif et caractéristiques
Ces broches de perforation en carbure de tungstène personnalisées répondent aux normes strictes de gestion chimique, physique et ROHS de l'UE du groupe Panasonic.Les propriétés du matériau assurent des performances exceptionnelles dans des environnements industriels exigeants.
Spécifications dimensionnelles
Dimensions principales:
• Φ47.03 (± 0,002) * Φ47 * Φ40 * Φ3 * M12-25 * 94.40
• Φ47.025 (±0.002) * Φ47 * Φ40 * Φ3 * M12-25 * 94.40
Comparées aux broches de poinçonnage en alliage dur conventionnelles, ces versions en carbure de tungstène présentent des dimensions de diamètre extérieur plus grandes avec des exigences de tolérance strictes de ± 0.002La conception comprend des transitions de rayon de R0,50 et R1,00 entre les diamètres, un fil M12 au bas avec une profondeur de 25 mm et un trou d'air Φ3 de 50,9 mm de haut en bas.
Dessin technique
Connaissance de la fabrication
Sanxin Tungsten Carbide, une filiale du groupe Panasonic, est spécialisée dans le traitement sur mesure de précision des composants en carbure de tungstène.Nous fournissons des broches non standard fabriquées selon les spécifications et les dessins du client.
Les matériaux de carbure de tungstène produits par des procédés de métallurgie des poudres avancés offrent des caractéristiques de dureté, de résistance et de ténacité supérieures,ce qui les rend idéales pour les applications de broches de perforation de moule dans les opérations d'estampage de matrices.
Principales caractéristiques de performance
- Construction à base de carbure de tungstène à haute performance pour la production industrielle
- Formes personnalisées conçues pour répondre aux exigences spécifiques du produit
- Capacités de traitement des trous par lots
- Amélioration de l'efficacité des opérations d'estampage
- Compatibilité avec les opérations d'estampage multiples
- Fabrication de précision avec une précision de ± 0,002 mm
Propriétés matérielles
| Paramètre |
Spécification |
| Contenu en cobalt |
6% à 20% |
| Densité (g/cm3) |
14.0 à 14.5 |
| Dureté |
87-92.0 HRA |
| Taille du grain |
00,6-1,2 μm |
| Résistance à la flexion |
4 000 MPa |
| Module élastique (GPa) |
490 |
| Coefficient de dilatation thermique (10−6/°C) |
5.4 |
Fabrication sur mesure:Toutes les broches perforantes en carbure de tungstène sont fabriquées sur mesure selon les dessins du client avec des exigences de précision de ± 0,002 mm, garantissant des performances optimales dans vos applications industrielles spécifiques.
