Punch à carbure de tungstène monolithique sans perceuse pour le forage de précision des noyaux ultra-durs

Description de produit

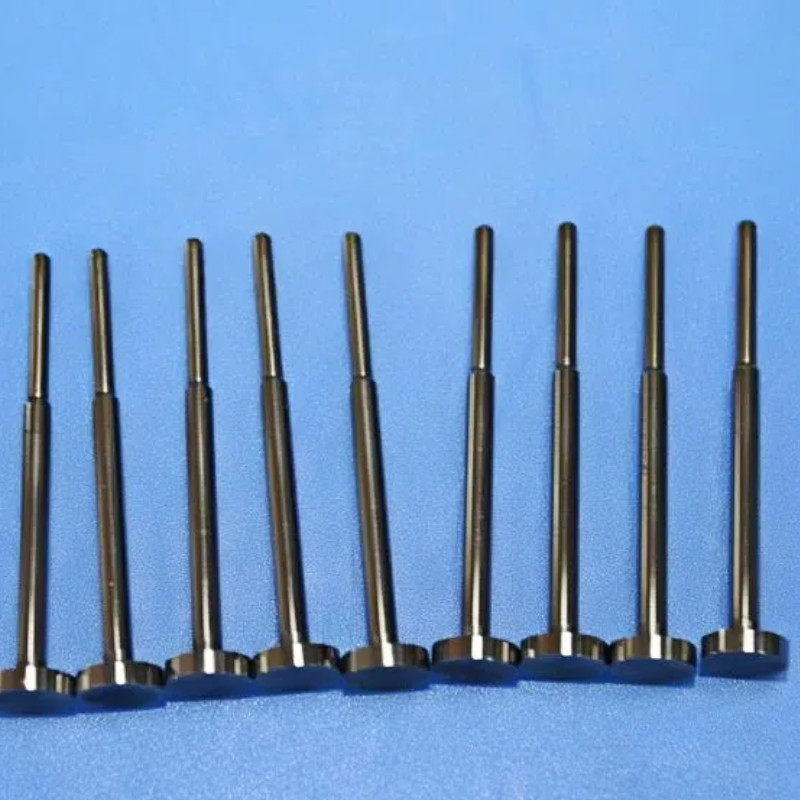

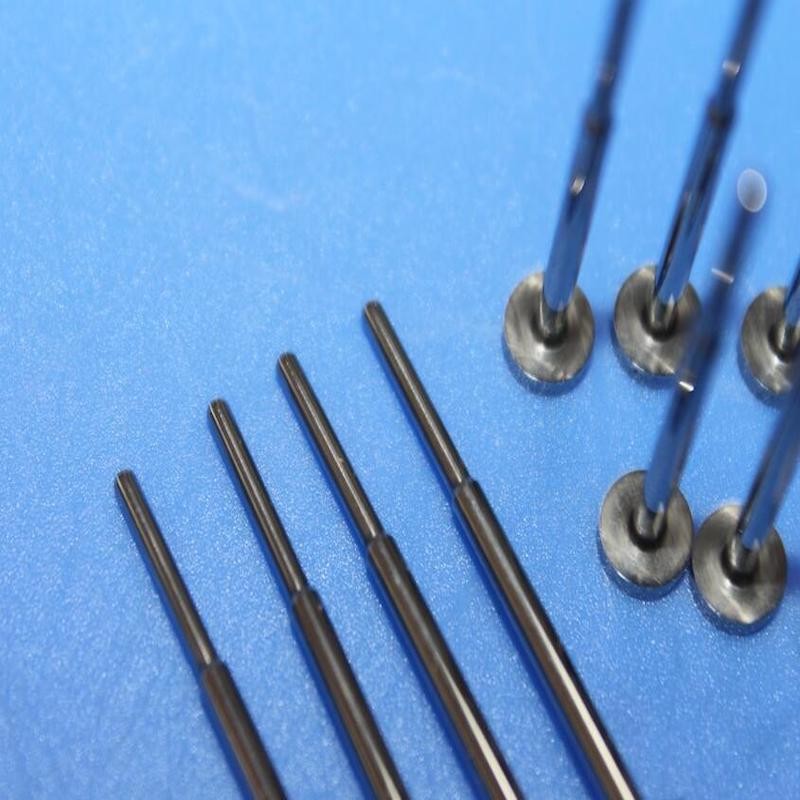

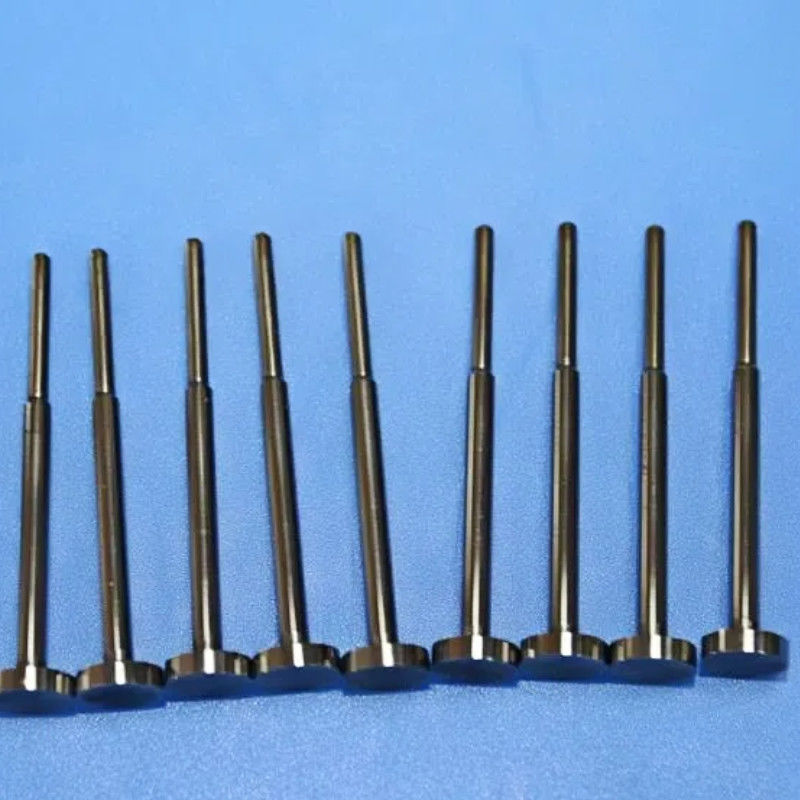

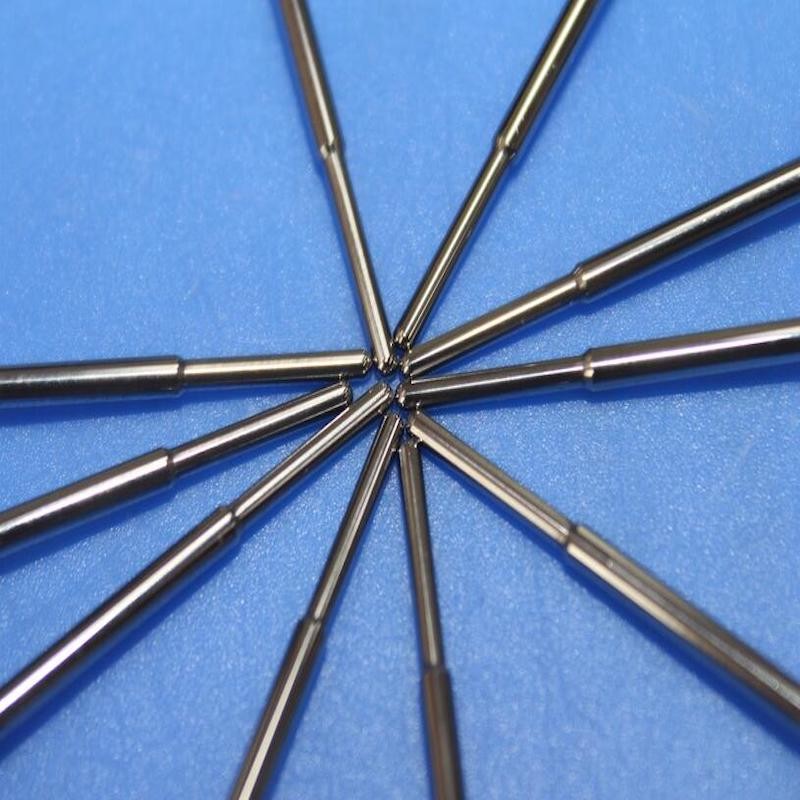

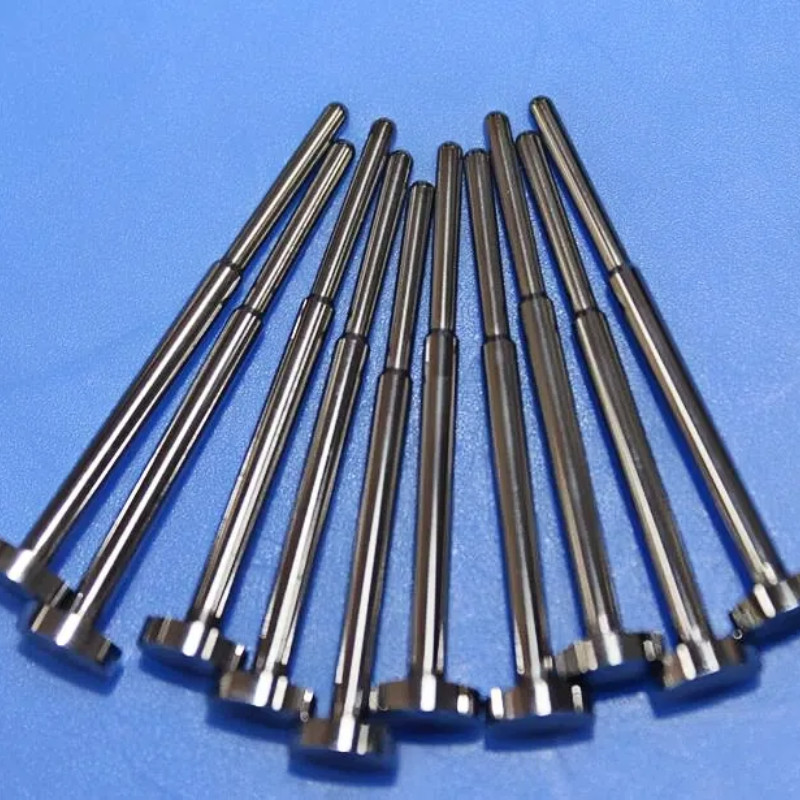

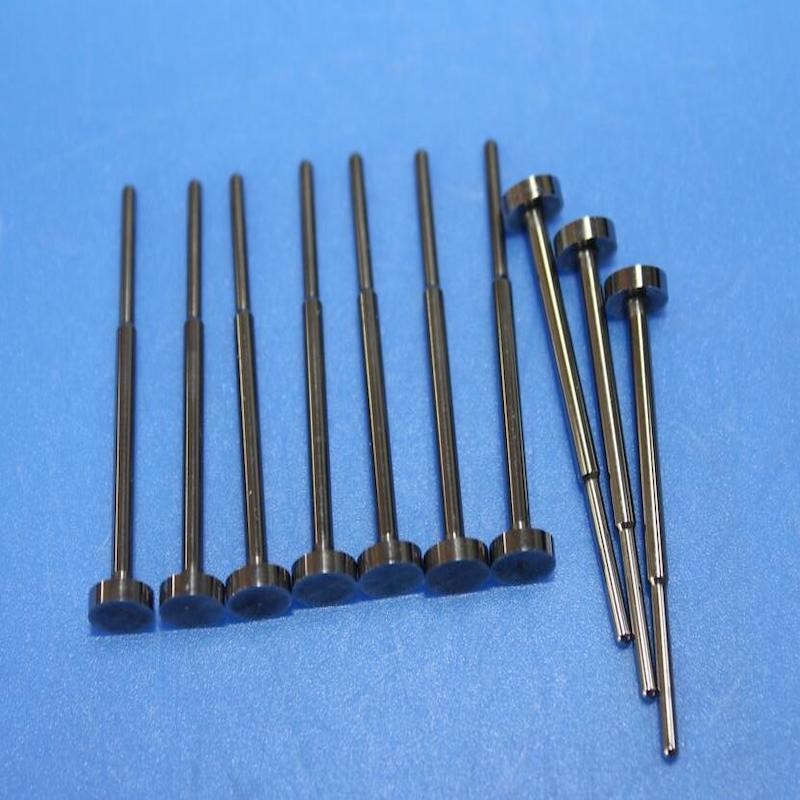

Poinçon monolithique en carbure de tungstène sans bavure pour le perçage de précision de noyaux ultra-durs

Introduction :
Adoptant un poinçon étagé avec du carbure de tungstène fritté intégral (WC ≥ 94 %), d'une dureté de 92,5 HRA et des coins arrondis de transition à l'échelle nanométrique (R0,03 mm), il surmonte le goulot d'étranglement de la fracture des poinçons d'épissure traditionnels et réalise une perforation précise sans bavures pendant des millions de fois dans les domaines de l'estampage à micro-échelle tels que les connecteurs électroniques, les cathéters médicaux et les cadres de connexion.

 Composition chimique

Processus :

1. Moulage étagé de nanopoudre
- Contrôle de la densité par pressage isostatique (déviation <0,3 %)
- Précision du moule en graphite ±1 μm (pour éviter la déformation des marches)

2. Frittage synchrone SPS à basse pression
- Contrôle précis de la température à plusieurs zones de température (1200 ℃±3 ℃)
- Inhibition de la diffusion aux joints de grains

3. Renforcement des bords tranchants par électrolyse pulsée
- Polissage miroir de l'angle de transition étagée R (Ra 0,02 μm)
- Contrainte de compression résiduelle des bords +350 MPa (anti-fissuration ↑200 %)

Application :

1. Fabrication de précision de l'électronique
- Cadre de connexion : poinçonnage de trous étagés de 0,1 mm (bavure <5 μm)
- Borne d'interface de type C : poinçonnage multi-niveaux de forme spéciale de 0,25 mm (précision de position ±2 μm)
- Broche enfichable PCB : formation de trou fraisé étagé (cône 30°±0,5°)

2. Traitement des dispositifs médicaux
- Gabarit de découpe laser de stent cardiaque (réseau de trous étagés de 0,08 mm)
- Trou de rivetage de pince chirurgicale mini-invasive (transition à deux étages sans bavure)
- Trou de guidage d'aiguille à insuline (trou d'expansion étagé Φ0,15 mm)

3. Noyau mécanique de précision
- Formation d'étapes de micro-trous de buse de carburant (erreur de rondeur <1 μm)
- Poinçonnage fin du trou d'arbre d'engrenage d'horloge (coaxialité 0,003 mm)
- Ferrure en céramique de connecteur de fibre optique (traitement de trou fraisé multi-niveaux)
