Aperçu ProduitsMoule de carbureBase de positionnement coaxial à quatre trous ± 0,003 mm de précision sans interférence magnétique pour les emballages de semi-conducteurs

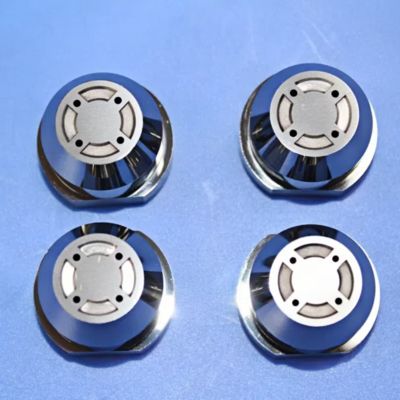

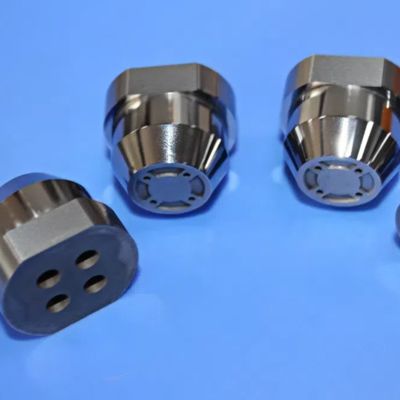

Four-hole Coaxial ±0.003mm Precision Positioning Base with Zero Magnetic Interference for Semiconductor Packaging
Four-hole Coaxial ±0.003mm Precision Positioning Base with Zero Magnetic Interference for Semiconductor Packaging Four-hole Coaxial ±0.003mm Precision Positioning Base with Zero Magnetic Interference for Semiconductor Packaging Four-hole Coaxial ±0.003mm Precision Positioning Base with Zero Magnetic Interference for Semiconductor Packaging Four-hole Coaxial ±0.003mm Precision Positioning Base with Zero Magnetic Interference for Semiconductor Packaging

Base de positionnement coaxial à quatre trous ± 0,003 mm de précision sans interférence magnétique pour les emballages de semi-conducteurs

Détails sur le produit:
Lieu d'origine: CHINE
Nom de marque: Sanxin
Certification: ISO 9001
Numéro de modèle: SX1271
Conditions de paiement et expédition:
Quantité de commande min: 2
Délai de livraison: 5-25 jours
Conditions de paiement: L / C, T / T, Western Union
Contactez
  • Détail Infomation
  • Description de produit

Détail Infomation
Technologie: Métallurgie des poudres Finition de surface: Brillant
Grade: Le montant de la subvention est calculé à partir de l'impôt sur le revenu. COMPATIBILITÉ: Convient pour divers matériaux
Forme: Personnalisé Dureté: Haut
Avantage: Usure Conception: Matériel d'emboutissage en forme de T
Conception de trou: Trou incliné Forme et taille: Personnalisable
Entretien: Facile à entretenir Surface: Lisse, brillant
Ordonnance de procès: Disponible Résistance à la température: Haut
Mettre en évidence:

Base de positionnement de précision ±0

,

003 mm

,

Moule coaxial en carbure à quatre trous

Description de produit

Emballement semi-conducteur coaxial à quatre trous ± 0,003 mm, base de positionnement dédiée sans interférence magnétique
Lorsque le moulage par injection de précision rencontre des difficultés avec les interférences magnétiques et la précision de positionnement, ce siège de moulage par injection à quatre trous,avec une teneur en carbure non magnétique de WC-Ni, résout complètement les problèmes d'attraction magnétique et de déformation thermique associés aux pièces de moule traditionnelles.Sa structure globale non magnétique combinée à la technologie d'usinage de précision coaxial à quatre trous permet une performance supérieure dans l'emballage de semi-conducteurs et le moulage par injection de dispositifs médicaux de précision, avec zéro interférence magnétique, positionnement de haute précision, et une très longue durée de vie.
Analyse des matériaux
  • Composition de la matrice:90% WC + 10% Ni, formule spéciale non magnétique
  • Propriétés magnétiques:Perméabilité < 1.002, Résistance < 0,05 mT
  • Propriétés physiques:
    • Dureté: 91,5 HRA
    • Densité: 14,9 g/cm3
    • Conductivité thermique: 85 W/m*K
    • Coefficient de dilatation thermique: 5,5*10−6/K
  • Principe non magnétique:Une phase de liant à base de nickel remplace la phase de cobalt, éliminant complètement le ferromagnétisme.
Conception structurelle
  • Layout des trous (personnalisable sur la base des dessins):
    • 4 ouvertures de précision Φ de 2,0 ± 0,003 mm
    • Placement symétrique carré, espacement de 10 ± 0,005 mm
    • Profondeur de trou 15 mm, raideur ≤ 0,005 mm
Comparaison des performances
Caractéristiques de performance Base à trou à quatre voies non magnétique Base de trou en acier inoxydable Les avantages
Perméabilité magnétique > 1002 1.02-1. Je vous en prie.05 Élimine complètement l'adsorption magnétique
Précision de la position du trou ± 0,003 mm ± 0,01 mm Amélioration de la précision de positionnement de 166%
Déflexion thermique 00,002 mm/100 °C 0.015 mm/100 °C Excellente stabilité thermique
Vie de service 5 millions de cycles 500, 000 cycles Une durée de vie 10 fois plus longue
Résistance à la corrosion C' est excellent. Modérée Convient aux environnements corrosifs
Applications
Emballages à base de semi-conducteurs
Siège de positionnement de précision de l'emballage des copeaux
Le moule d'injection du support LED
Formage par injection de connecteurs microélectroniques
Dispositifs médicaux
Forgeage par injection de précision pour instruments chirurgicaux
Moule d'emballage du dispositif implantable
siège de moulage par injection de capteurs médicaux
Composants électroniques
Formage par injection de précision des connecteurs
Emballages pour micro-transformateurs
Formage par injection de composants de circuits imprimés
Instruments de précision
Moulures par injection de dispositifs optiques
Formage par injection du boîtier du capteur
Moule d'injection d'engrenages de précision
Services personnalisés
  • Mise en page personnalisée des trous
  • Réaction rapide aux dimensions non standard
  • Solutions spécialisées de traitement de surface
  • Services de fabrication d'essais en petits lots
Base de positionnement coaxial à quatre trous ± 0,003 mm de précision sans interférence magnétique pour les emballages de semi-conducteurs 0
