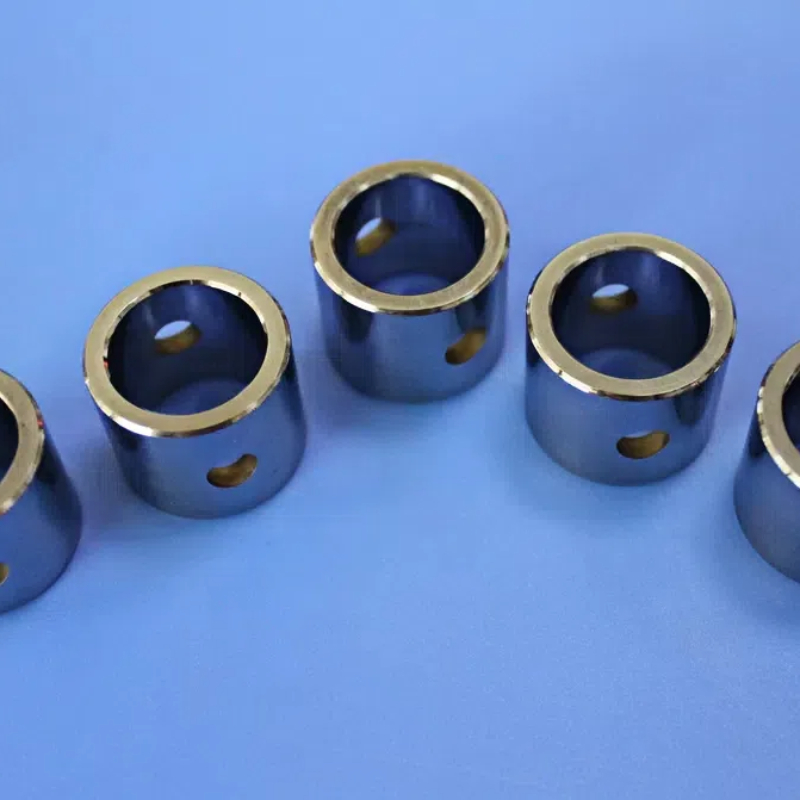

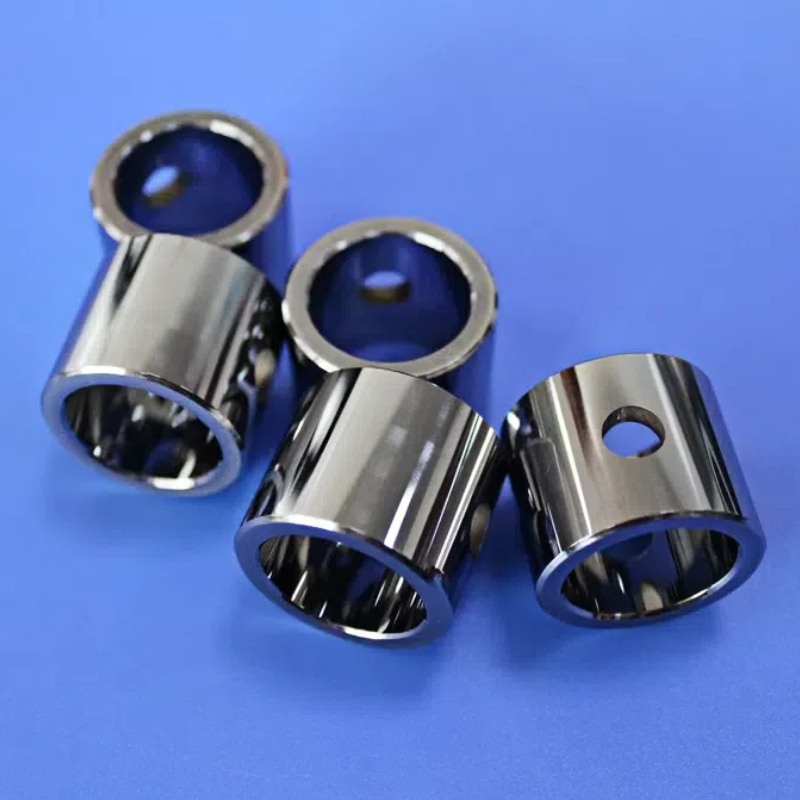

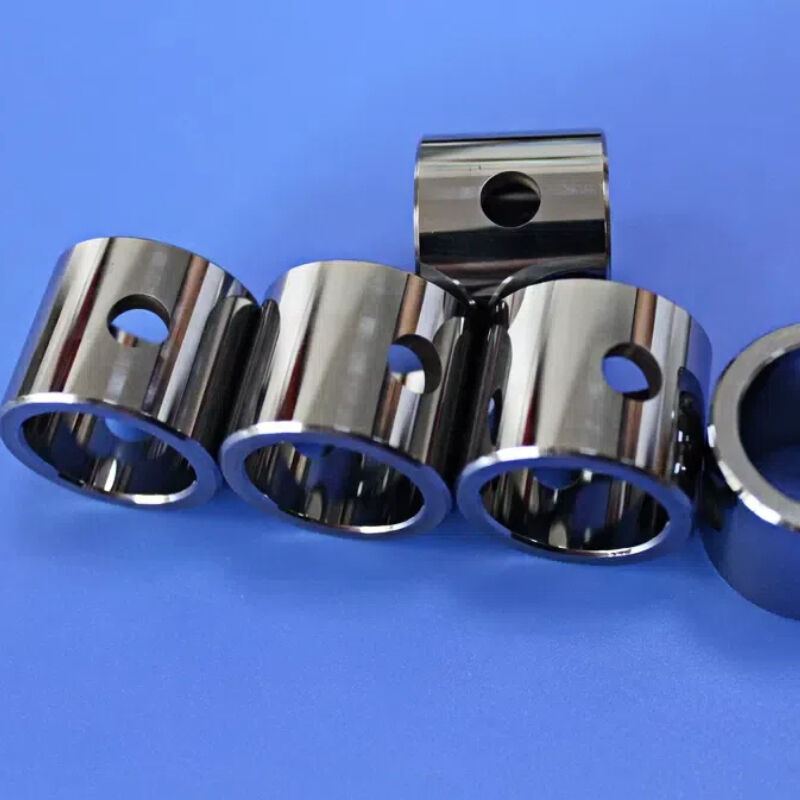

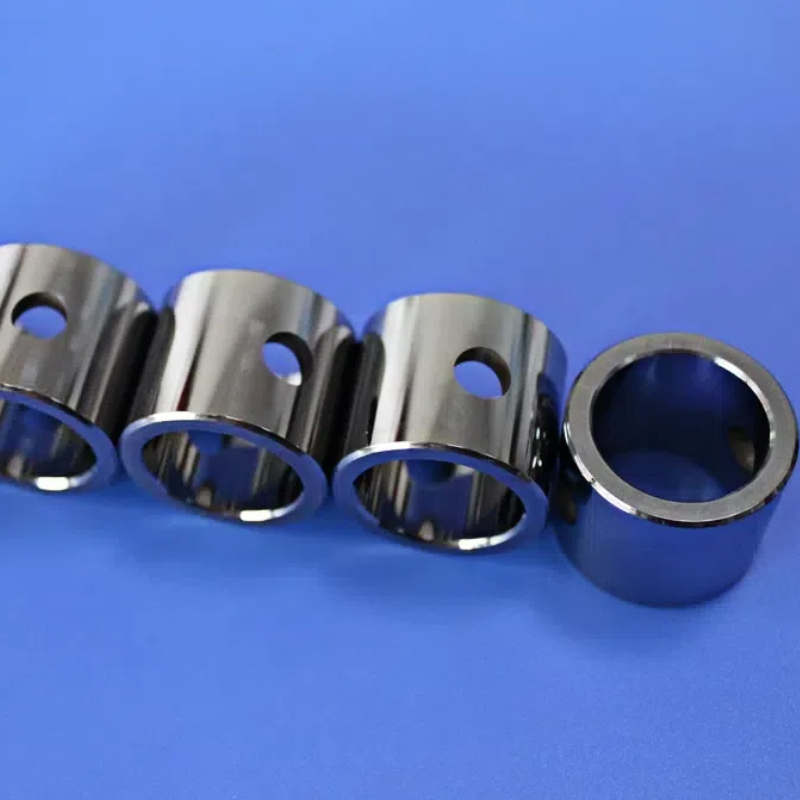

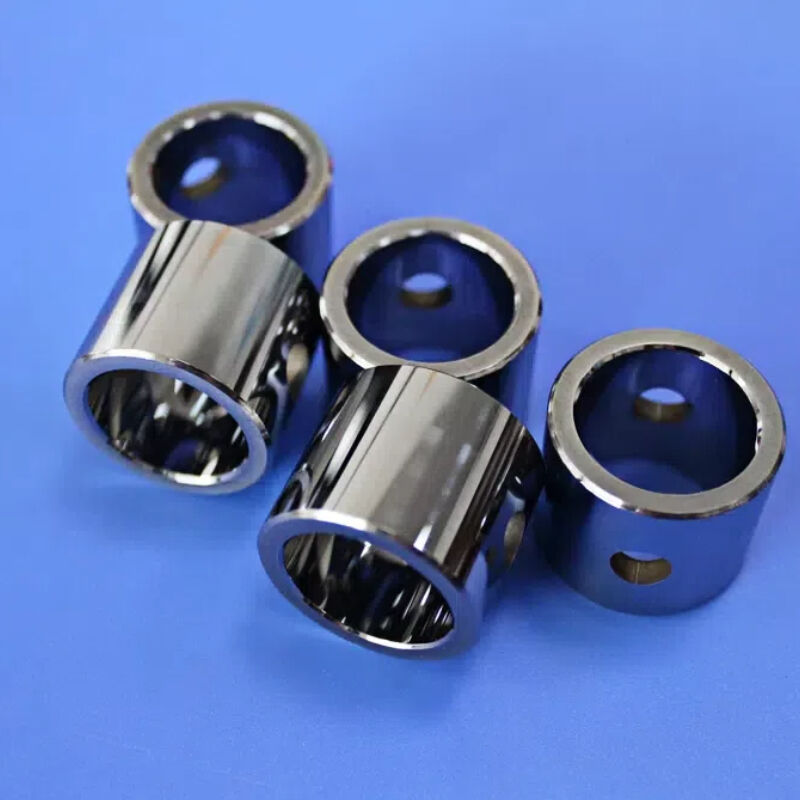

Douille intérieure d'arbre de support en alliage non magnétique, bague de roulement WC-Ni pour centrifugeuses et pompes
Présentation du produit : le noyau porteur des assemblages rotatifs
Dans les équipements rotatifs à grande vitesse (systèmes de séparation centrifuge, mélangeurs, agitateurs, pompes et décanteurs), l'interface entre l'arbre de support rotatif et le boîtier fixe définit la fiabilité de l'équipement. C'est là que lemanchon intérieur de l'arbre de supportfonctions : un composant cylindrique de précision monté à l'intérieur de l'alésage ou du boîtier de l'arbre, conçu pour absorber les charges radiales et axiales, maintenir l'alignement et protéger l'arbre et l'ensemble de l'usure.
Lorsque cette zone de charge critique fonctionne dans des environnements magnétiques sensibles (traitement de plaquettes semi-conductrices, dispositifs médicaux adjacents à l'IRM ou mélange pharmaceutique de haute pureté), les manchons en acier standard présentent des risques inacceptables : une attraction magnétique qui contamine les produits et une génération de particules ferreuses qui menacent l'intégrité des lots.
NotreManchons intérieurs d'arbre de support en alliage non magnétique de précisionsont conçus spécifiquement pour ces conditions exigeantes. Fabriqués à partir d'un alliage avancé WC-Ni (carbure de tungstène-nickel), ces manchons intérieurs offrent lecombinaison essentielle de capacité portante, de neutralité magnétique absolue et de résistance à l’usure exceptionnellepour les applications où d'autres matériaux ne peuvent pas être tolérés.
Spécifications techniques
| Paramètre |
Capacité standard |
Option haute précision |
| Qualités des matériaux |
WC-Ni (YN6, YN8, YN13+) |
WC-Ni-Cr pour une résistance améliorée à la corrosion |
| Dureté |
89-92 HRA |
Cohérent partout |
| Perméabilité magnétique |
< 1.002 lot certifié |
< 1.001 réalisable |
| Température de fonctionnement |
Jusqu'à 800°C |
Dépend du matériau |
| Fonctionnalités spéciales |
Rainures de lubrification, brides, DI étagés, fentes axiales, poches d'huile, trous de montage |
Par dessin client |
Fonctions distinctes : se différencier des composants similaires
| Composant |
Fonction |
Notre différenciation |
| Manchon intérieur de l'arbre de support |
Interface porteuse: Monté à l'intérieur de l'alésage de l'arbre, conçu pour supporter des charges radiales, maintenir l'alignement de l'arbre et protéger les interfaces rotatives/stationnaires dans les ensembles pompe ou centrifugeuse. |
Matériau non magnétique axé sur la charge— optimisé pour la résistance aux charges radiales et axiales, pas seulement pour un faible frottement |
| Bague de guidage |
Guide à faible friction pour les mouvements axiaux/rotatifs (par exemple, broches d'éjection, glissières linéaires) |
Produit client précédent : orientation fonctionnelle différente |
| Anneau de diamètre extérieur |
Positionnement défini par le diamètre extérieur, bague de roulement ou entretoise |
Produit client précédent – ajustement externe |
| Joint sous vide |
Prévention des fuites dans des conditions de vide poussé |
Produit client précédent : focus sur l’étanchéité |
Lepochette intérieurese distingue par sonmission de support de charge— principalement sélectionné pour sa résistance à la compression et à l'usure afin de protéger l'interface arbre-logement pendant des millions de cycles de fonctionnement.
Désigné comme: manchon de roulement, coussinet de support, coussinet de roulement intérieur, coussinet d'arbre de pompe ou manchon de support rotatif.
Comparaison des performances : pourquoi le WC-Ni surpasse les options standard
| Propriété |
Notre manchon intérieur d'arbre de support WC-Ni |
Manchon standard en acier inoxydable (316/304) |
Bague WC-Co standard |
| Perméabilité magnétique |
< 1,002 (non magnétique) |
1,02-1,05 (légèrement magnétique) |
1,5-2,0 (magnétique) |
| Dureté |
89-92 HRA |
~70-90 HRB |
89-92 HRA |
| Durée de vie par rapport à l'acier |
10-50× plus long |
1× ligne de base |
Exceptionnel |
| Capacité de charge |
Élevé (compression > 4 000 MPa) |
Modéré |
Très élevé |
| Résistance à la corrosion |
Excellent (liant Ni) |
Bon (qualité marine) |
Modéré (Co sensible aux acides) |
| Température de fonctionnement maximale. |
~800°C |
~425°C |
~800°C |
| Application idéale |
Pompes chimiques, décanteurs, mélange haute pureté |
Usage général |
Usure générale,pas pour les applications sensibles au magnétisme |
Applications et industries clés
Manchons intérieurs d'arbre de supportsont des composants critiques dans les équipements tournants où l'arbre doit être supporté dans un boîtier fixe :
Séparation centrifuge industrielle
- Roulements de support de centrifugeuse à spirale
- Manchons d'arbre de convoyeur de décanteur
- Bagues intérieures de centrifugeuse à bol plein
Pompes de procédé
- Supports d'arbre de pompe de transfert chimique
- Manchons de roulement de pompe à lisier
- Bagues intérieures de pompe cryogénique
Systèmes de mélange et d'agitation
- Manchons d'arbre de mélangeur à cisaillement élevé
- Roulements intérieurs de l'agitateur
- Bagues de support d'homogénéisateur
Pharmaceutique et bioprocédés
- Manchons d'arbre de mélangeur pour nettoyage en place (CIP)
- Supports d'agitateur pour bioréacteur de haute pureté
- Bagues intérieures de pompe sanitaire
Transformation des aliments et des boissons
- Chemises d'arbre de pompe en acier inoxydable
- Douilles hygiéniques de support de mélangeur
- Interfaces rotatives compatibles CIP
Fabrication de semi-conducteurs et de précision
- Supports d'arbre de robot de manipulation de plaquettes
- Bagues de pompe de planarisation chimico-mécanique (CMP)
- Manchons de pompe de distribution de produits chimiques de haute pureté
Capacités de personnalisation
Les manchons intérieurs de l'arbre de support sontcomposants spécifiques à l'application. Nous sommes spécialisés dansfabrication sur commandeen fonction de vos besoins :
| Paramètre de personnalisation |
Possibilités |
| Dimensions |
ID, OD, longueur par dessin client |
| Types d'ajustement |
Ajustement par pression, ajustement par glissement, jeu d'ajustement de transition |
| Qualité du matériau |
YN6, YN8, YN13, WC-Ni-Cr, grain fin |
| Caractéristiques des surfaces |
Rainures de lubrification (en spirale, axiales, hachurées), poches d'huile, fossettes de rétention de graisse |
| Caractéristiques de montage |
Brides, diamètres extérieurs étagés, rainures de clavette, diamètres intérieurs filetés, trous de montage |
| Fonctionnalités spéciales |
Modèles à manchon fendu, ports axiaux, emplacements pour capteurs |
| Quantité |
Du prototype unique à la production en grande série |
Contactez-nous dès aujourd'hui pour une consultation technique ou un devis personnalisé.
