Détail Infomation
Description de produit

Détail Infomation
Méthode d'installation:	Excellent	coutume:	Oui
Résistance à la chaleur:	Peut résister à des températures allant jusqu'à 800 °C	Stabilité dimensionnelle:	Haut
Composition chimique:	W+Cu	Résistance à la flexion:	1400 - 2100 MPA
Modèle:	Pièces de carbure de forme non standard	Type de traitement:	Coupure, meulage, polissant
Magnétique dur:	10 à 400 kJ/m3	Particule:	1 à 10 microns

Description de produit

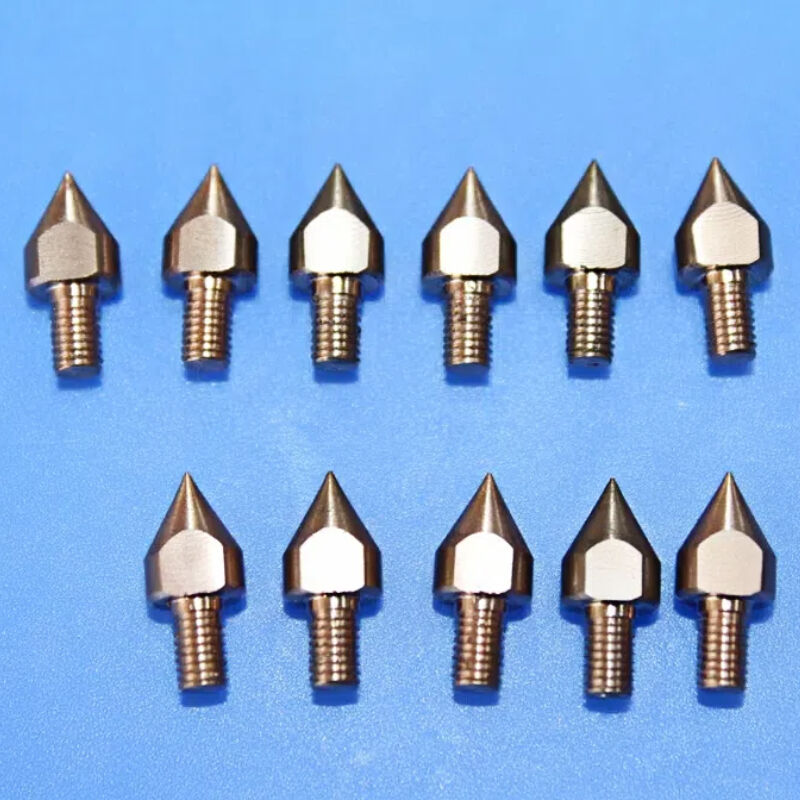

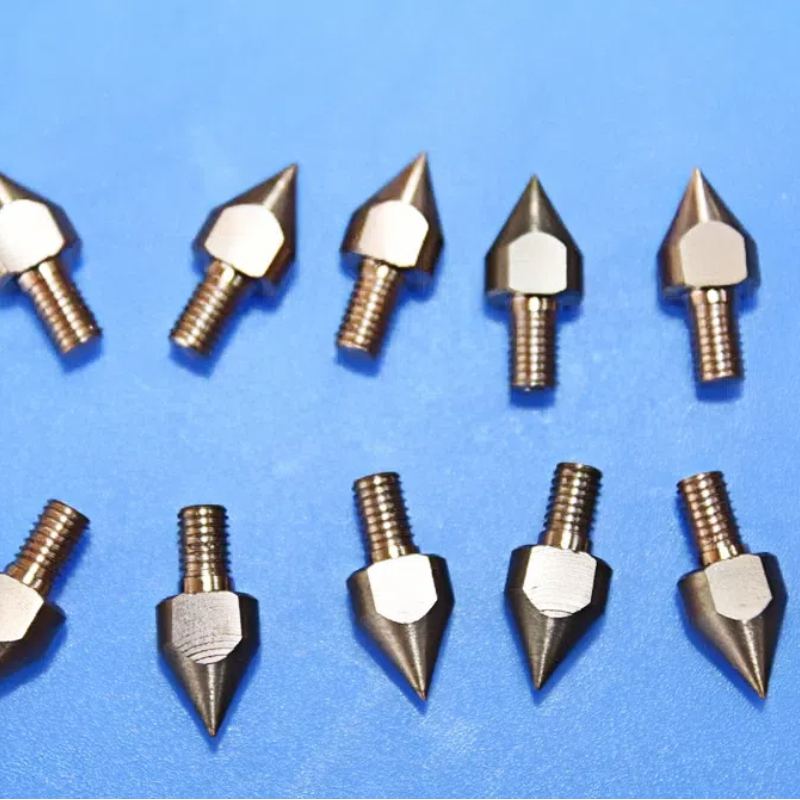

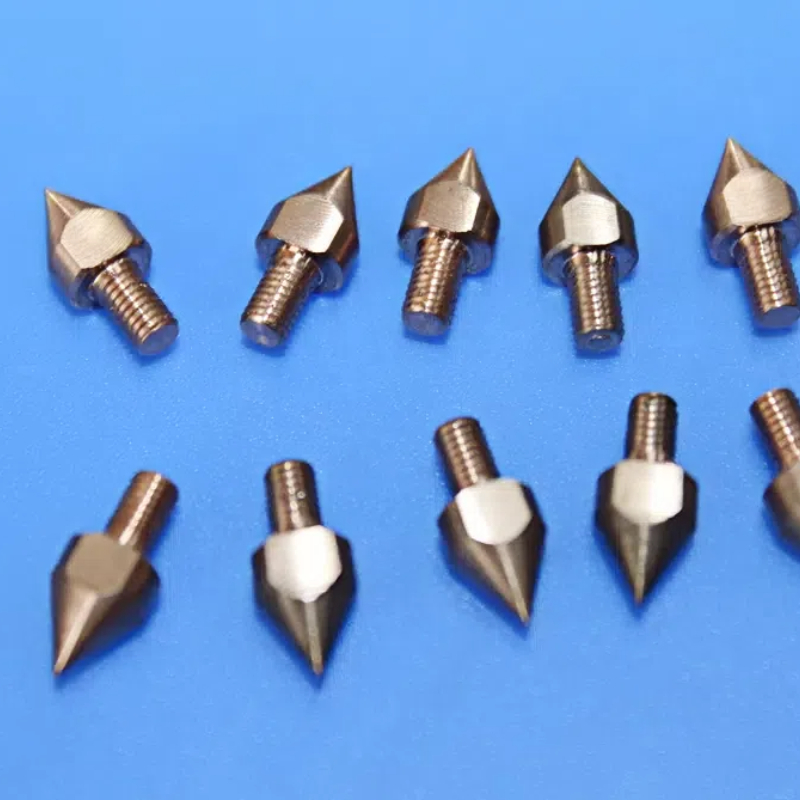

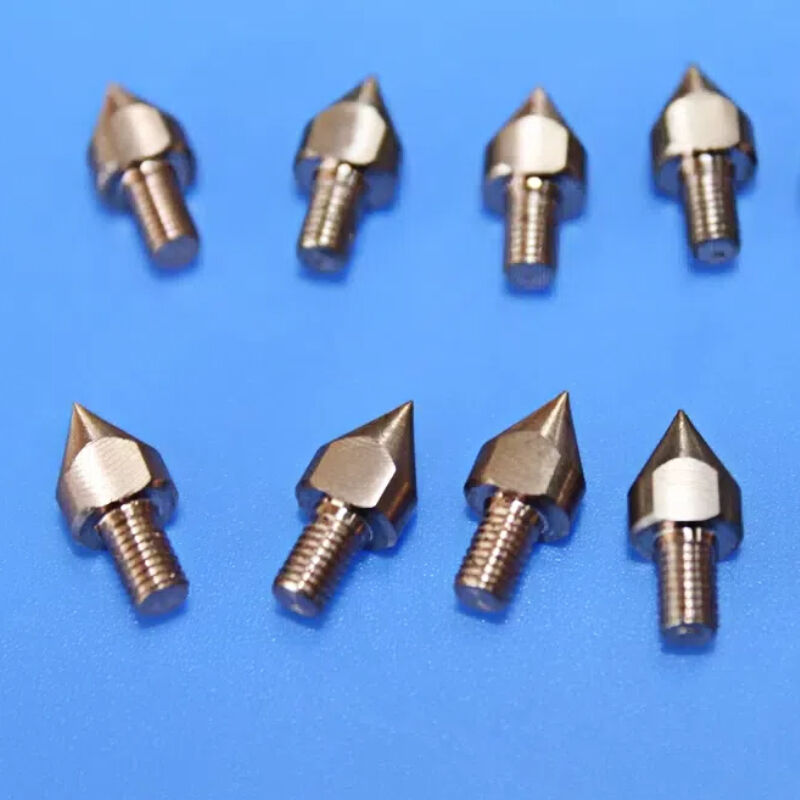

Pointes de sonde en cuivre tungstène, sondes de contact en alliage WCu pour CMM et mesure de précision

Présentation du produit

Nos pointes de sonde en alliage de tungstène et de cuivre combinent l'extrême dureté et la résistance à l'usure du tungstène avec l'excellente conductivité électrique et thermique du cuivre. Cette synergie de matériaux unique fait des sondes WCu le choix privilégié pour les applications de mesure exigeantes où la précision, la durabilité et les performances constantes ne sont pas négociables.

Caractéristiques de performance clés

Résistance à l'usure exceptionnelle :L'extrême dureté du tungstène garantit que la pointe de la sonde conserve sa géométrie précise sur des milliers de cycles de mesure, préservant ainsi la précision des mesures et réduisant le besoin de réétalonnages fréquents.
Conductivité électrique élevée :Le cuivre assure une transmission fiable du signal entre la pointe de la sonde et le système de mesure, ce qui est essentiel pour les sondes à déclenchement tactile et à balayage où le contact électrique est essentiel au déclenchement.
Stabilité thermique supérieure :La combinaison du point de fusion élevé du tungstène et de la conductivité thermique du cuivre garantit que la pointe de la sonde maintient une stabilité dimensionnelle même dans des conditions environnementales variables.
Faible dilatation thermique :Le faible coefficient de dilatation thermique du tungstène minimise les erreurs de mesure causées par les fluctuations de température, garantissant ainsi une précision constante dans différentes conditions de fonctionnement.
Excellentes propriétés antiadhésives :La phase tungstène résiste à l'adhérence aux matériaux de la pièce, garantissant un contact propre et fiable et évitant les faux déclenchements ou les erreurs de mesure.
Résistance à la corrosion :Les alliages de tungstène et de cuivre résistent à l'oxydation et aux attaques chimiques, garantissant ainsi une fiabilité à long terme, même dans des environnements industriels difficiles.

Spécifications du produit

Paramètre	Gamme Standard	Capacité personnalisée
Compositions	WCu70, WCu75, WCu80, WCu85, WCu90	Rapports personnalisés disponibles
Diamètre de la pointe	0,5 mm - 10 mm	Tailles personnalisées
Longueur de la pointe	2mm - 30mm	Longueurs personnalisées
Forme de la pointe	Profils sphériques, cylindriques, coniques, sur mesure	Par dessin client
Diamètre de la tige	1 mm - 6 mm	Tailles personnalisées
Longueur totale	5mm - 100mm	Longueurs personnalisées
Tolérance dimensionnelle	±0,005 mm (standard)	±0,002 mm (précision)
Finition de surface	Tel qu'usiné, rectifié, poli	Ra 0,4 μm / Ra 0,2 μm
Sphéricité (pour les pointes sphériques)	≤ 0,002 mm	≤ 0,001 mm
Densité	≥98 % théorique	≥99 % (option HANCHE)
Dureté	200-260 HB (en fonction de la composition)	Par spécification

Applications clés

Machines à mesurer tridimensionnelles (MMT)

Les pointes de sonde en cuivre tungstène sont largement utilisées dans les applications MMT où la précision, la résistance à l'usure et un déclenchement fiable sont essentiels :

Sondes à déclenchement tactile :Les pointes de sonde WCu offrent la dureté et la résistance à l'usure nécessaires pour un déclenchement cohérent sur des millions de cycles de mesure, maintenant ainsi la répétabilité élevée requise pour l'inspection dimensionnelle.
Sondes de numérisation :L'excellente finition de surface et la résistance à l'usure des pointes WCu permettent des mesures par balayage continu avec une usure minimale de la pointe, préservant ainsi la précision sur des séries de mesures prolongées.
Assemblages de stylets :Les pointes de sonde WCu peuvent être intégrées dans des ensembles de stylets où la combinaison de dureté et de conductivité électrique est avantageuse pour des applications de mesure spécifiques.

Mesure et inspection de précision

Appareils de jaugeage :Les pointes de sonde WCu servent d'éléments de contact durables et résistants à l'usure dans les appareils de mesure personnalisés pour le contrôle qualité des lignes de production.
Systèmes d'inspection automatisés :La longue durée de vie des pointes de sonde WCu réduit les temps d'arrêt nécessaires au remplacement et au réétalonnage des pointes dans les cellules d'inspection automatisées à grand volume.
Test de dureté :La combinaison d'une dureté élevée et d'une résistance à l'usure rend les pointes WCu adaptées à certaines applications de tests de dureté où la durabilité de la pointe de la sonde est essentielle.

Sondage des contacts électriques

Test des circuits imprimés :Les pointes de sonde WCu fournissent un contact électrique fiable pour les applications de test de cartes de circuits imprimés (PCB) où la conductivité et la durabilité mécanique sont requises.
Test des composants :Les excellentes propriétés électriques des alliages WCu les rendent adaptés au sondage de composants électroniques où une transmission fiable du signal est essentielle.
Tests en circuit (TIC) :Les pointes de sonde WCu offrent la combinaison de durabilité mécanique et de performances électriques nécessaires aux tests de circuits imprimés en grand volume.

Physique et recherche des hautes énergies

Détection de particules :Les sondes en cuivre tungstène sont utilisées dans les expériences de physique des hautes énergies pour détecter et mesurer les propriétés des particules, bénéficiant de la haute densité du tungstène et de la conductivité du cuivre.
Instrumentation scientifique :Les pointes de sonde WCu sont utilisées dans des applications de recherche spécialisées où la combinaison de dureté, de conductivité et de stabilité thermique est requise.

Assurance qualité

Certification matérielle :Traçabilité complète avec enregistrements de lots confirmant la teneur en tungstène et en cuivre, la densité et les propriétés mécaniques.
Vérification dimensionnelle :Inspection à 100 % des dimensions critiques (diamètre de la pointe, sphéricité, longueur, concentricité) à l'aide d'une MMT de précision et de mesures optiques.
Test de densité :La mesure hydrostatique ou par pycnomètre à hélium garantit une densité spécifiée.
Mesure de l'état de surface :Vérification au profilomètre des spécifications de finition de surface.
Certifié ISO 9001 : 2015 :Les systèmes de gestion de la qualité garantissent une qualité constante des produits.

Produit Tag:

Détails sur le produit:
Lieu d'origine:	Chine
Nom de marque:	Sanxin
Certification:	ISO 9001:2015
Numéro de modèle:	SX1316
Conditions de paiement et expédition:
Quantité de commande min:	2
Délai de livraison:	5-30 jours
Conditions de paiement:	T/T, Western Union, L/C
