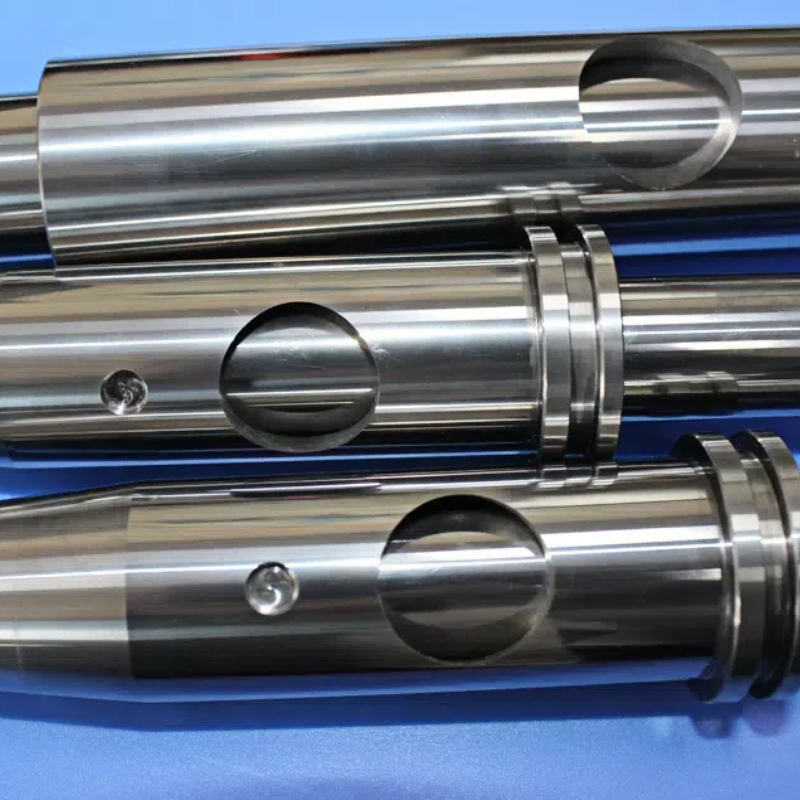

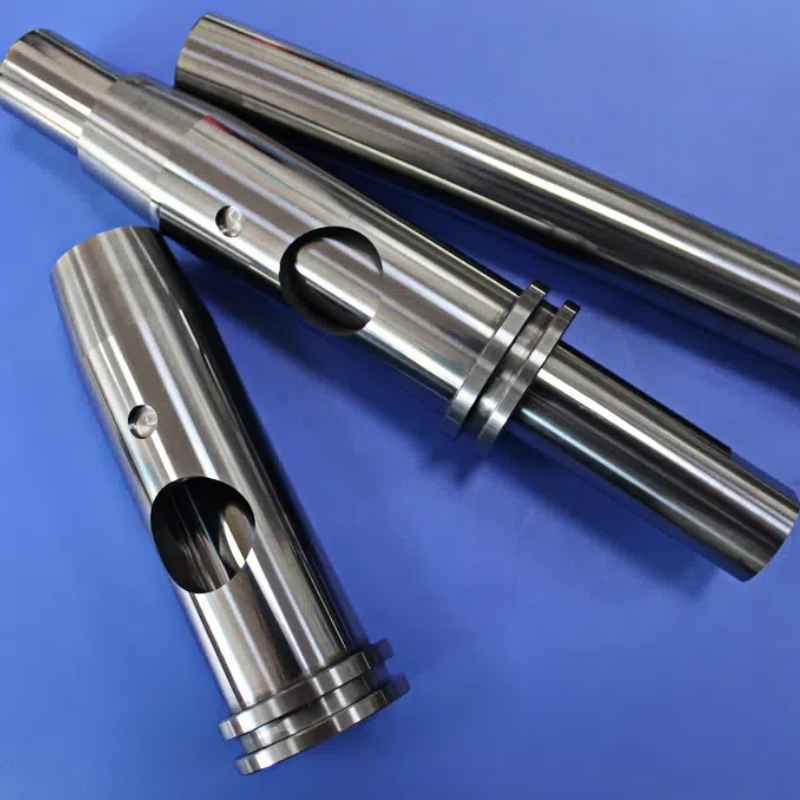

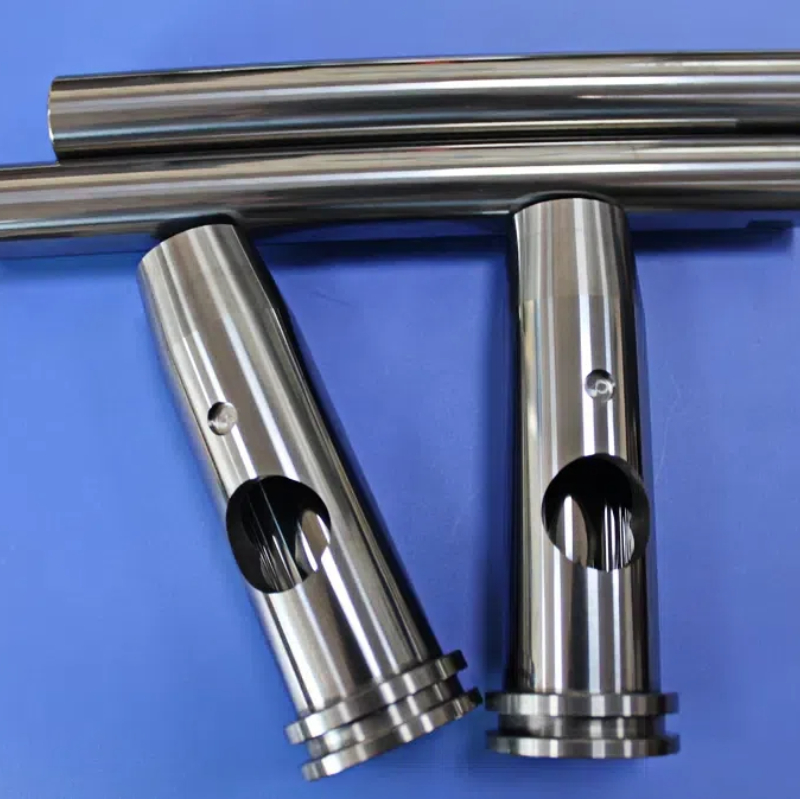

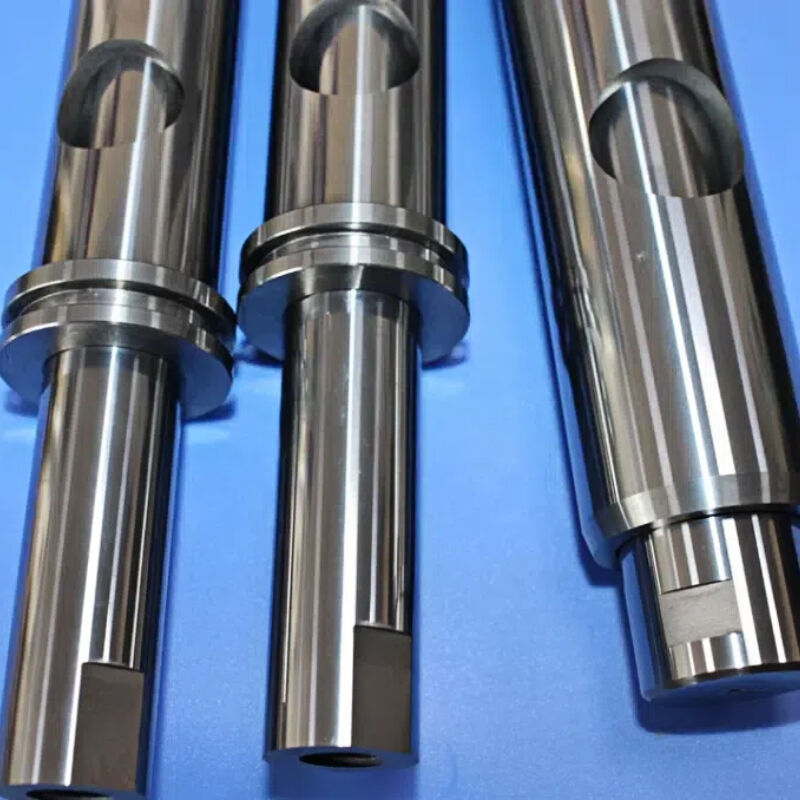

Porteur d'outil anti-vibration en alliage lourd de tungstène pour l'usinage à trou profond sans vibration avec manche de support

Barre d'alésage amortissante en carbure de tungstène avec manchon de support | Outillage anti-vibration pour l'usinage de précision de trous profonds

Dans l’usinage de précision, les vibrations constituent le principal obstacle à la qualité. Lors du perçage de trous profonds, en particulier avec des rapports longueur/diamètre supérieurs à 4:1, le broutage, la résonance harmonique et la déflexion de l'outil deviennent des défis critiques qui compromettent l'état de surface, la précision dimensionnelle et la longévité de l'outil. Les barres d'alésage en acier conventionnelles n'ont pas la rigidité et les capacités d'amortissement nécessaires pour ces applications exigeantes.

Notre barre d'alésage amortie en carbure de tungstène avec manchon de support est spécialement conçue pour surmonter ces limitations. Cette solution d'outillage intégrée combine la rigidité exceptionnelle du carbure de tungstène avec un système d'amortissement de masse avancé, permettant un usinage sans vibration même à des profondeurs inaccessibles avec des outils conventionnels. Le manchon de support améliore la stabilité à l'interface outil-machine, garantissant des performances constantes et reproductibles dans les opérations d'alésage profond les plus difficiles.

La recherche confirme que les amortisseurs en carbure de tungstène surpassent largement les alternatives en acier en matière de suppression des vibrations. Les résultats expérimentaux démontrent que l'utilisation de particules de carbure de tungstène YG6 d'un diamètre de 0,5 mm et d'un taux de remplissage de 90 % offre des performances d'amortissement optimales.

Le manchon de support est un composant essentiel qui améliore le système complet de barre d'alésage amortissante avec de multiples fonctions essentielles :

• Amélioration de l'interface de serrage :Maximise la zone de contact entre la barre et la broche de la machine ou le porte-outil, améliorant ainsi la stabilité du serrage et la capacité d'amortissement des vibrations.
• Conception à manches fendues :Pour les barres de plus grand diamètre, les supports de manchons fendus permettent d'obtenir une zone de contact maximale une fois serrés, améliorant considérablement à la fois la stabilité du serrage et l'amortissement des vibrations.
• Protection des barres :Protège le corps de la barre en carbure de tungstène des forces de serrage radiales qui pourraient endommager le matériau en carbure de haute dureté mais relativement fragile.
• Adaptabilité:Permet l'utilisation de différents diamètres de barres avec la même interface machine, offrant ainsi une flexibilité dans la sélection des outils

Les manchons de support sont généralement fabriqués à partir d'acier à haute résistance ou d'alliages spécialisés, rectifiés avec précision pour garantir une concentricité et un ajustement optimal avec le corps de la barre en carbure de tungstène.
