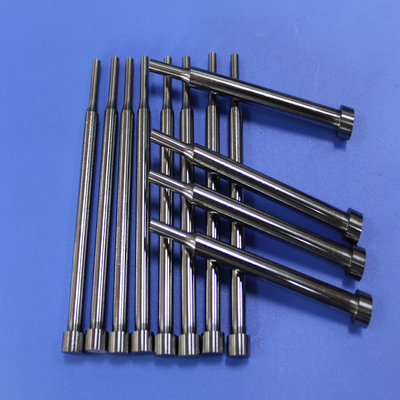

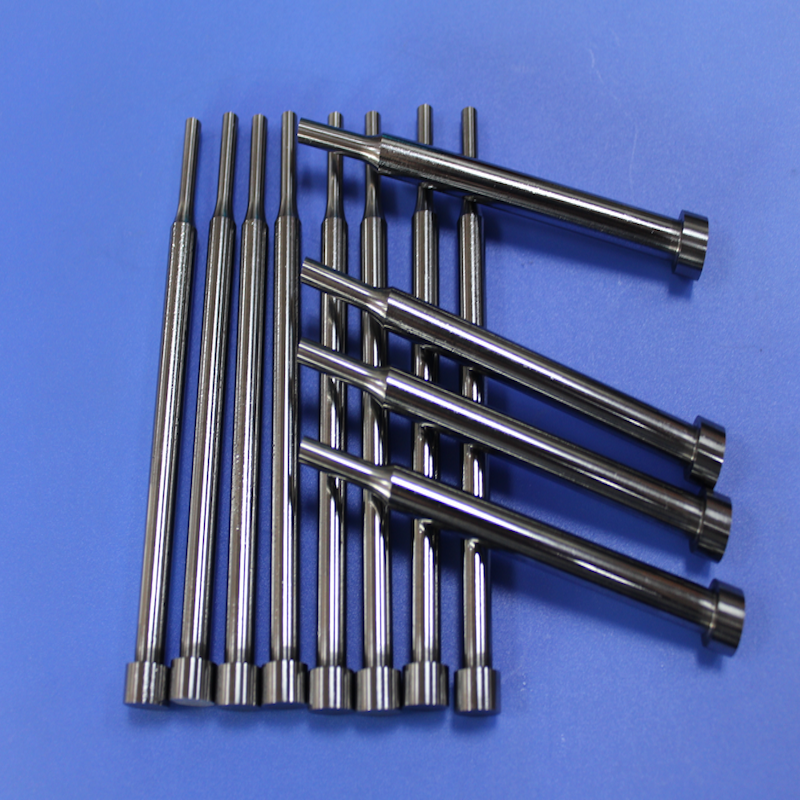

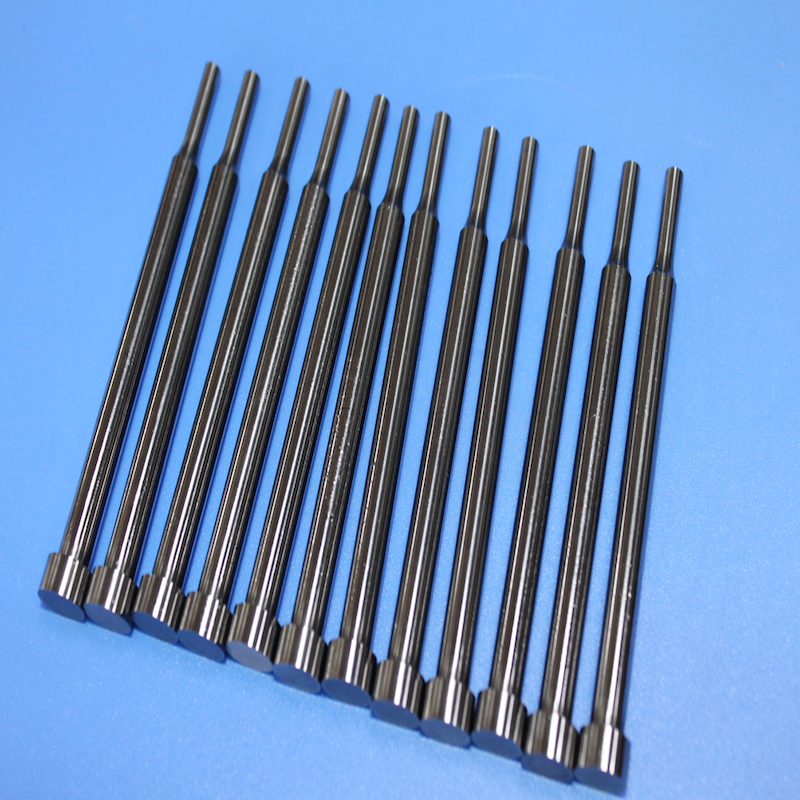

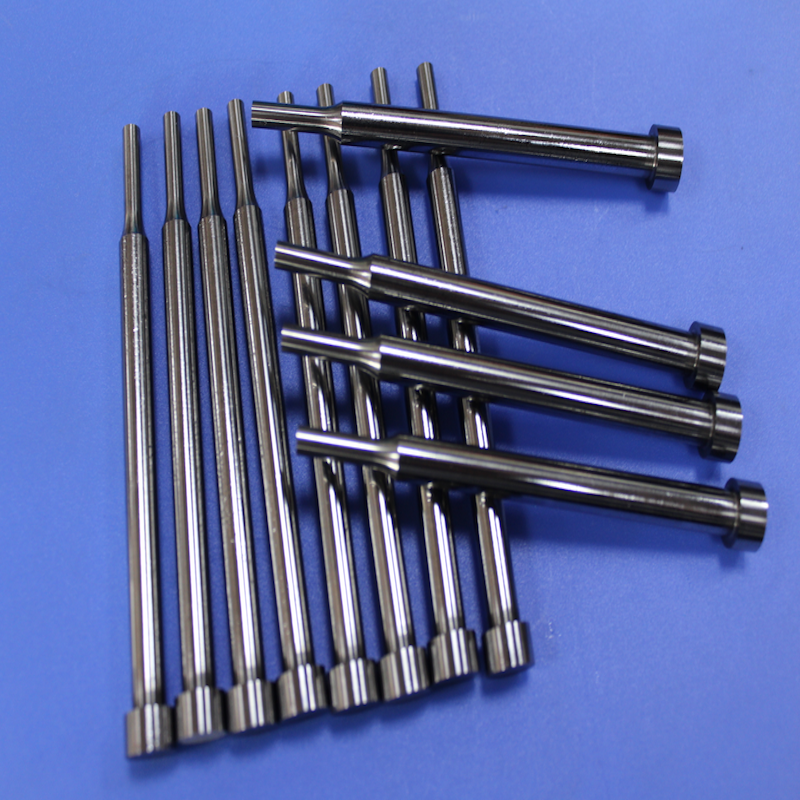

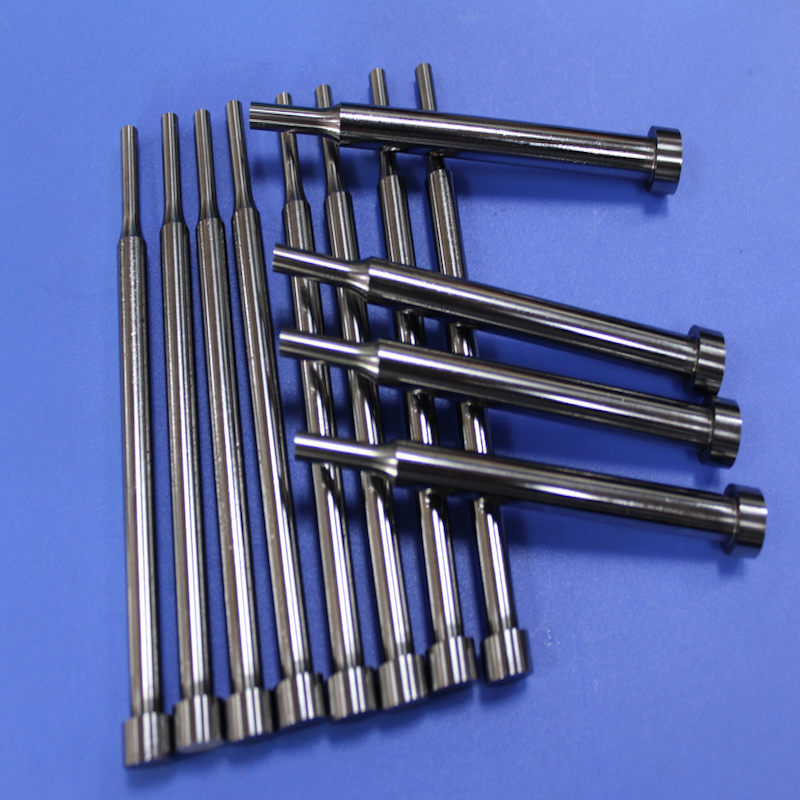

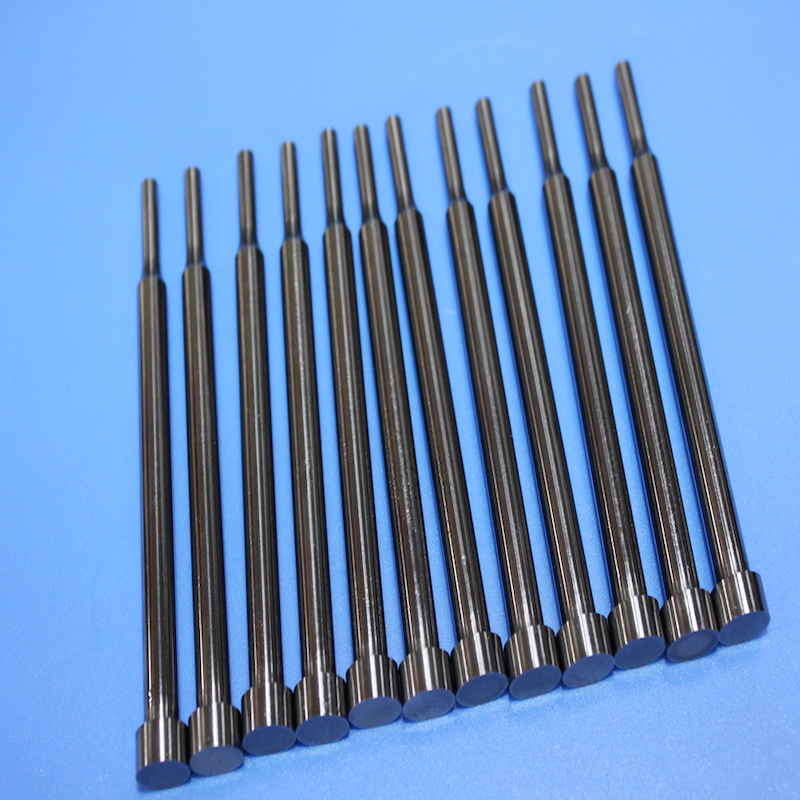

Punch de carbure de tungstène, étiquetage de précision et punch à tête froide pour les applications d'outillage à haute usure
Résumé du produit: Le noyau de précision des matrices d'estampage
Dans l'estampage des métaux à gros volumes et le moulage à froid, les poinçons sont des composants essentiels qui séparent, façonnent ou traitent le matériau à chaque course de presse.ou produire des pièces incohérentes, les coûts des temps d'arrêt, de la ferraille et de la perte de productivité augmentent immédiatement et de manière significative.
Nos poinçons en carbure de tungstène sont méticuleusement conçus pour être des composants de base fiables et durables dans vos opérations d'estampage.Ces poinçons sont fabriqués à partir de carbure cimenté de qualité supérieure en utilisant la métallurgie des poudres et des procédés de broyage de précision, fournissant la dureté extrêmement élevée, la résistance à l'usure supérieure et la précision au niveau des microns requises pour les applications d'estampage à grande vitesse, d'orientation à froid et de formage de précision.
Percussions au carbure de tungstène, également appelées percussions au carbure cimenté, percussions à impression au carbure cimenté,Les perforateurs en acier ou en tungstène sont la norme de l'industrie dans les applications où les perforateurs en acier à outils conventionnels ne peuvent pas fournir une durée de vie suffisante ou une stabilité dimensionnelle.
La science des matériaux
Le carbure de tungstène (WC-Co) est un matériau composite produit par la métallurgie des poudres en mélangeant la poudre de carbure de tungstène avec un liant métallique (généralement du cobalt) et en la frayant à haute température.Ce procédé produit un matériau aux propriétés mécaniques exceptionnelles.:
| Les biens immobiliers |
Punch au carbure de tungstène |
Punch en acier classique |
Avantages |
| Dureté |
HRA 89-92 (équivalent à HRC 87-92) |
HRC 58 à 62 |
Résistance à l'usure¢ maintient une pointe tranchante |
| Résistance à l'usure |
d'acier 5-8 × |
Législation de base |
30 × durée de vie plus longueen fonctionnement continu |
| Résistance à la compression |
≥ 4 000 MPa |
~ 2 000 MPa |
Résiste aux fortes forces d'estampagesans déformation |
| Densité |
140,0-15,0 g/cm3 |
~ 7,8 g/cm3 |
Masse plus élevée¢ améliore la stabilité dans les opérations à grande vitesse |
| Résistance à la corrosion |
C' est excellent. |
Modérée |
Pas de rouilleidéal pour les environnements humides ou riches en liquide de refroidissement |
Précision au niveau du micron
Nos poinçons sont fabriqués avec des tolérances dimensionnelles très strictes:
- Précision:±0,002 mm standard, ±0,001 mm disponible
- Finition de surface:d'une épaisseur n'excédant pas 0,4 mm
- Rondeur:≤ 0,001 mm
- Concentricité:≤ 0,002 mm
Ce niveau de précision assure une qualité constante des pièces, une réduction des taux de ferraille et des performances fiables lors d'opérations d'estampage à grande vitesse à plusieurs cavités.
Guide de sélection des grades
Les perforateurs au carbure de tungstène sont disponibles en plusieurs catégories, chacune optimisée pour des applications spécifiques.
| Grade |
WC (%) |
Co (%) |
Densité (g/cm3) |
Dureté (HRA) |
TRS (MPa) |
Les meilleures applications |
| YG6 |
94 |
6 |
14.5 à 14.9 |
- 89 ans.5 |
- Un.380 |
Déchets et déchets de métaux |
| Les produits de base |
94 |
6 |
14.6 à 15.0 |
~ 91 |
- Un.500 |
Déchets de métaux précieux |
| YG8 |
92 |
8 |
- 14 ans.8 |
- 89 ans.5 |
- Deux, deux.200 |
Applications résistantes aux chocs |
| YG15 |
85 |
15 |
- 14 ans.0 |
- 87 ans.5 |
- Deux, deux.800 |
autres outils de forgeage |
| YG20 |
80 |
20 |
- 13 ans.5 |
- 85 ans.5 |
~ 3,200 |
Un choc lourd, des pièces de montres, de petites vis |
Directives de sélection
- Le système de contrôle de l'énergie est utilisé.Dureté plus élevée pour le blanchiment de précision et les matériaux minces
- YG8: Je ne sais pas.Résistance à l'usure et ténacité équilibrées pour l'estampage général
- Le système de contrôle de l'équipement doit être:Résistance plus élevée pour la direction à froid, l'estampage lourd et la charge d'impact
Principales applications et industries
Les perforateurs au carbure de tungstène sont des composants essentiels dans de nombreux secteurs manufacturiers:
Fabrication automobile
- Pour les véhicules à moteur:Blanchiment et perçage des panneaux de carrosserie automobile (0,5-3 mm d'épaisseur)
- Production de pièces de fixation:D'autres machines à coudre ou à enduire
- Chassis et composants structurels:Stampage en acier à haute résistance
Électronique et électrique
- Les bornes des connecteurs:Stampage à grande vitesse des contacts de précision
- Les cadres en plomb:Blanchiment fin des cadres de plomb IC
- Composants de la batterie:Stampage des bocaux de batteries et des contacts électriques
Appareils ménagers
- Pour les appareils à moteur:Estampage des panneaux du réfrigérateur, de la machine à laver et du climatiseur
- Composants internes:Le blanchiment de précision des pièces de petits appareils
Aérospatiale et défense
- Alliages à haute résistance:Stampage de matériaux de qualité aérospatiale
- Conditions extrêmes:Outils pour des applications exigeantes à haute température
Dispositifs médicaux
- Instruments chirurgicaux:Estampage de précision d'outils médicaux
- Composants implantables:Formage de pièces médicales de haute précision
Travail général des métaux
- Pour les appareils de traitement de l'air:Opérations d'estampage à grande vitesse à plusieurs stations
- Extrusion et formage:Outils de formage à froid et d'extrusion
Questions fréquemment posées
Q1: Quelle est la différence entre les poinçons au carbure de tungstène et les poinçons en acier?
Les poinçons en carbure de tungstène offrent une dureté significativement plus élevée (HRA 89-92 par rapport à HRC 58-62), une résistance à l'usure 5 à 8 fois plus élevée et une durée de vie 30 fois plus longue en fonctionnement continu.Ils sont idéaux pour la production en grande quantité où la durée de vie de l'outil et la cohérence dimensionnelle sont essentielles.
Q2: Quelle classe choisir pour ma candidature?
Pour le blanchiment de précision de matériaux minces, choisissezYG6 ou YG6XPour l'estampage général,YG8Pour le frottement à froid et l'estampage lourd avec charge d'impact, choisissezYG15 ou YG20(résistance plus élevée).
Q3: Quelles tolérances pouvez-vous atteindre?
Nous obtenons des tolérances de diamètre de ± 0,002 mm standard, avec ± 0,001 mm disponibles pour des applications de haute précision.
Q4: Combien de temps durent les poinçons au carbure de tungstène par rapport à l'acier?
Dans les opérations d'estampage en continu, les poinçons au carbure de tungstène peuvent atteindre30 fois la durée de vie des poinçons en acierLa durée de vie réelle dépend de l'application spécifique, du matériau estampillé et des conditions de fonctionnement.
Q5: Ces poinçons sont-ils adaptés à l'estampage à grande vitesse?
Oui, les poinçons en carbure de tungstène sont spécialement conçus pour les opérations d'estampage à grande vitesse, en maintenant la stabilité dimensionnelle et la netteté de coupe à des vitesses de 100 à 300 coups par minute.
Q6: Vous proposez des géométries de poinçonnage personnalisées?
Nous fabriquons des poinçons selon vos spécifications exactes, y compris des profils de pointe personnalisés, des conceptions à étapes et des géométries spécialisées.
