Ventilateurs à aiguille au carbure de tungstène Ventilateurs à aiguilles à haute performance pour le contrôle de débit de précision et les systèmes à chaud
Des soupapes d'aiguille en carbure de tungstène de haute précision pour le moulage par injection à chaud, les soupapes d'étouffement de pétrole et de gaz et le contrôle de débit industriel.et résistance à l'usure exceptionnelle pour les plastiques remplis de verre et les supports haute pressionDes tailles et des géométries personnalisées sont disponibles.
Vue d'ensemble du produit
Dans les systèmes de contrôle de fluide de précision, la tige de soupape à aiguille, souvent appelée "aiguille de soupape" ou "aiguille", est le composant essentiel qui régule le débit avec une précision de micron.Si la mesure du plastique fondu dans un moule d'injection à chaud, pour étouffer l'huile et le gaz à haute pression dans une tête de puits, ou pour contrôler avec précision le débit chimique dans une usine de transformation, la tige de soupape d'aiguille doit résister à des conditions extrêmes:haute pression, fluides corrosifs, et des millions de cycles de fonctionnement.

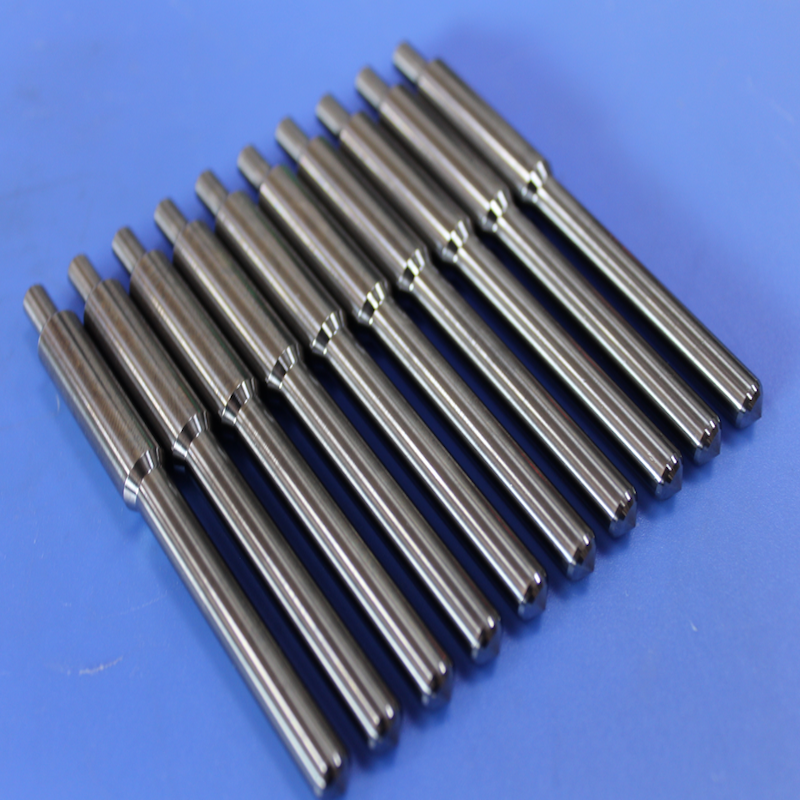

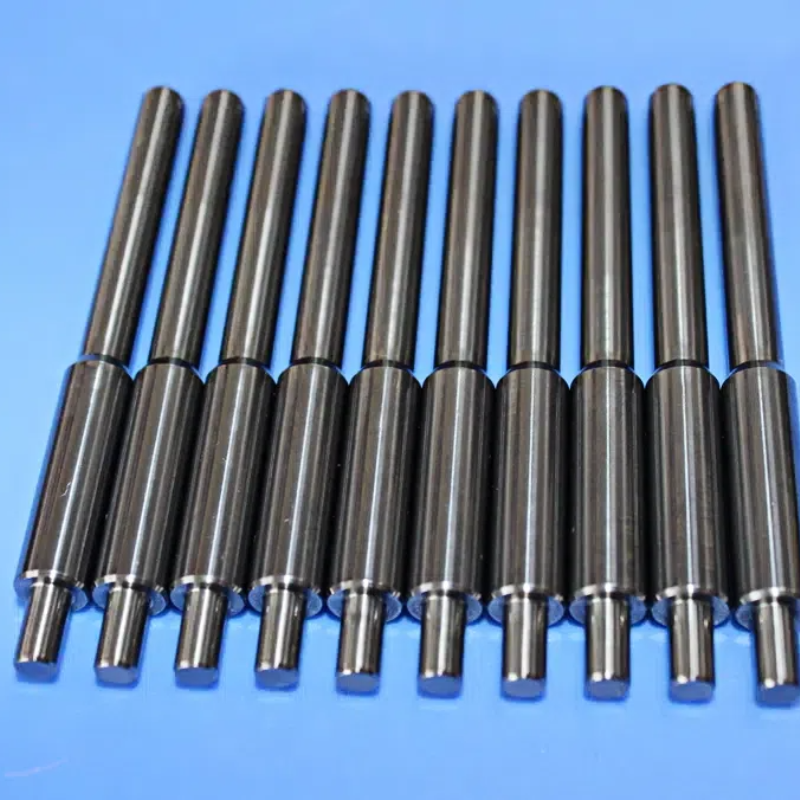

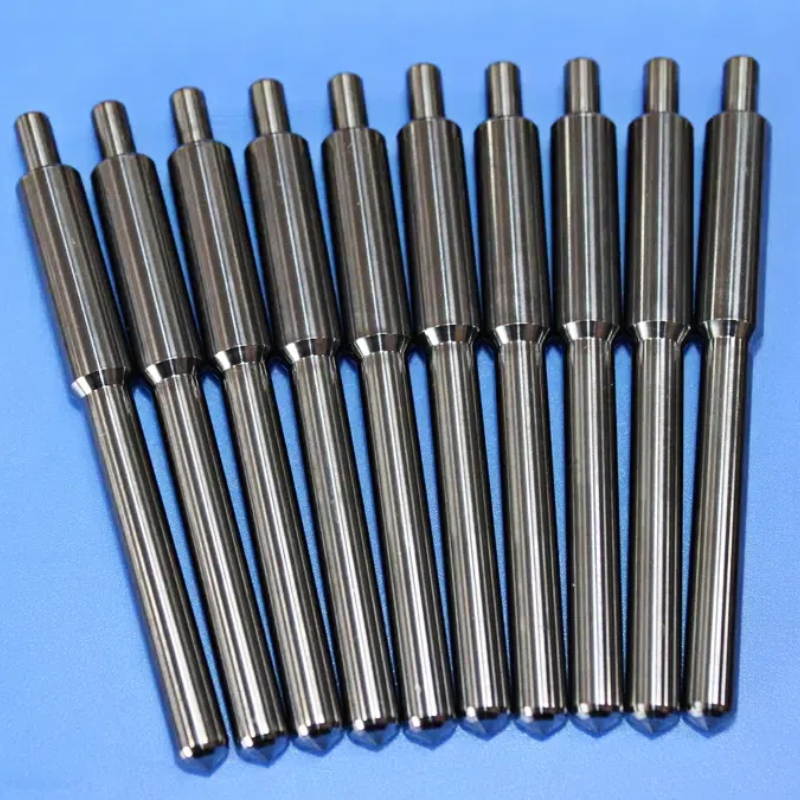

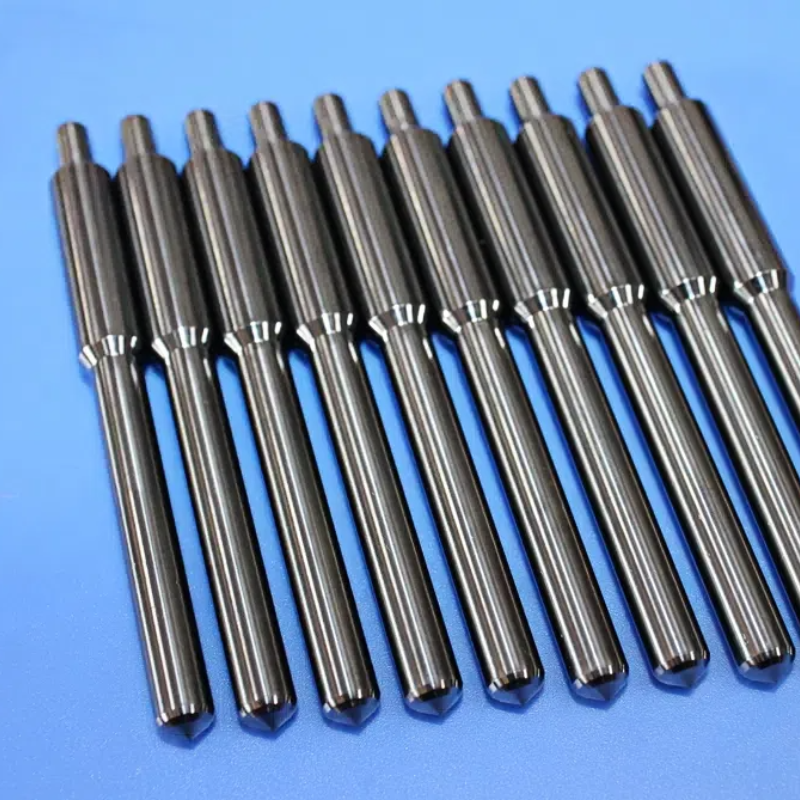

NotreDes écouteurs de soupape à aiguille au carbure de tungstène(également appelées aiguilles d'aiguille de carbure, aiguilles d'aiguille de métal dur ou épingles de vanne en acier au tungstène) sont conçues pour répondre à ces exigences exigeantes.Fabriqué à partir de carbure de tungstène de qualité supérieure (WC-Co) par métallurgie avancée des poudres, pressage isostatique et broyage de diamants de précision, ces composants offrent une dureté exceptionnelle, une résistance à l'usure,et la stabilité dimensionnelle requise pour une fiabilité à long terme dans les applications de contrôle des fluides les plus difficiles.
Contrairement aux aiguilles de soupape en acier standard qui s'usent rapidement dans des environnements abrasifs ou à haute pression,Les aiguilles en carbure de tungstène maintiennent leur géométrie conique précise sur des millions de cycles, assurant des caractéristiques de débit constantes, étanchéité fiable et durée de vie prolongée.
Les applications de base
Forgeage par injection à chaud
Dans les systèmes de roulement à chaud à vanne à aiguille, l'aiguille de la vanne ouvre et ferme la porte pour contrôler le débit de plastique fondu dans la cavité du moule.L'aiguille doit résister aux effets abrasifs du verre et d'autres matières plastiques d'ingénierie tout en conservant une étanchéité précise sur des millions de cycles d'injection.
- Durée de vie:3-5 millions de cycles dans des conditions normales de fonctionnement
- Principaux avantages:Les aiguilles en carbure de tungstène résistent à l'usure du renforcement en fibre de verre, conservant l'intégrité de l'étanchéité des portes beaucoup plus longtemps que les alternatives en acier
- Largement utilisé dans:Industrie automobile, électronique, médicale, de l'emballage et des biens de consommation
Ventilateurs d'étranglement pour le pétrole et le gaz
Dans les collecteurs d'étouffement des champs pétrolifères, les arbres de production et les équipements de tête de puits, les vannes d'étouffement à aiguille utilisent des aiguilles et des sièges en carbure de tungstène pour contrôler le débit de fluides de forage à haute pression, de pétrole brut,et gaz naturel.
- Pression de fonctionnement:Jusqu'à 20 000 PSI
- Principaux avantages:Le carbure de tungstène offre une résistance exceptionnelle à l'érosion, à la corrosion et à l'usure des fluides de fracturation abrasifs et des environnements de service acides
- Applications communes:Épreuves de confinement des têtes de puits, collecteurs d'étouffement et de déclenchement, forage à pression contrôlée (MPD) et essais de reflux
Contrôle et mesure des écoulements industriels
Dans les soupapes de mesure, les soupapes d'accélération et les systèmes de contrôle de débit de précision, les aiguilles en carbure de tungstène permettent un réglage fin du débit de fluide avec une répétabilité exceptionnelle et une stabilité à long terme.
- Principaux avantages:La dureté du carbure de tungstène garantit que l'aiguille maintient sa géométrie conique précise, permettant des caractéristiques de débit constantes sur une durée de vie prolongée
- Convient pour:Étanchéité à gaz/liquide à haute pression, débits faibles et applications nécessitant une régulation précise
- Applications communes:Systèmes de traitement chimique, de traitement de l'eau et de contrôle des fluides industriels
Spécifications du produit
| Paramètre | Capacité standard | Option personnalisée |
|---|
| Matériel | Carbure de tungstène (WC-Co) | Disponible en plusieurs catégories |
| Dureté | HRA 89 à 92 | En fonction du grade |
| Grades communs | YG6, YG6X, YG8, YL10. Je vous en prie.1Je vous en prie, YL10.2 | Par demande |
| Conseils géométriques | Conique (angle conique de 1:50 ou de 60°) | Des angles personnalisés sont disponibles |
| Finition de surface de pointe | Polissage par miroir (Ra ≤ 0,2 μm) | Ra ≤ 0,1 μm est disponible |
| Tolérance au diamètre | ± 0,002 mm (norme) | ± 0,001 mm(haute précision) |
| Tolérance à la longueur | ± 0,05 mm | ± 0,02 mm |
| Concentricité | ≤ 0,005 mm | ≤ 0,003 mm |
| Traitement de surface | Polissés, revêtus de TiN | DLC, TiAlN ou revêtements sur mesure |
| Options de fil | Dessin personnalisé par client | Thèmes métriques, UNF ou personnalisés |
| Température de fonctionnement maximale | Jusqu'à 900 °C | En fonction du grade |
Questions fréquemment posées
Q1: À quoi sert une tige de vanne à aiguille en carbure de tungstène?
Une tige de vanne à aiguille au carbure de tungstène (également appelée aiguille de vanne ou noyau de vanne à aiguille) est un composant essentiel des vannes à aiguille, utilisé pour réguler le débit de fluide avec une grande précision.Il est largement utilisé dans les systèmes de moulage par injection à chaud, des vannes d'étouffement pour pétrole et gaz, et des applications de contrôle de débit industriel.
Q2: Pourquoi choisir le carbure de tungstène plutôt que l'acier pour les tiges de vannes d'aiguille?
Le carbure de tungstène offre une dureté significativement plus élevée (HRA 89-92 par rapport à HRC 58-62 pour l'acier à outils), une résistance à l'usure 10 à 30 fois supérieure, une résistance supérieure à la corrosion et à l'érosion,et maintient ses performances à des températures allant jusqu'à 900°C.
Q3: Quelle est la durée de vie typique d'une tige de soupape d'aiguille au carbure de tungstène?
Dans les applications de moulage par injection à chaud, les tiges de vannes d'aiguille au carbure de tungstène atteignent généralement3-5 millions de cyclesDans les applications de vannes d'étranglement dans les champs pétrolifères, la durée de vie est considérablement prolongée par rapport aux alternatives en acier en raison de l'érosion et de la résistance à l'usure du carbure de tungstène.
Q4: Offrez-vous des tiges de soupapes d'aiguille revêtues?
Oui, nous offronsrevêtement en TiN(nitrure de titane) comme norme pour une durabilité accrue, avec des options de revêtement supplémentaires, y compris le DLC et le TiAlN, disponibles sur demande.
Q5: Pouvez-vous fabriquer des géométries d'aiguille personnalisées?
Nous fabriquons des tiges de vannes selon vos spécifications exactes, y compris des angles de cône personnalisés, des diamètres, des longueurs et des configurations de fils.Veuillez fournir votre dessin ou vos exigences pour un devis rapide.
