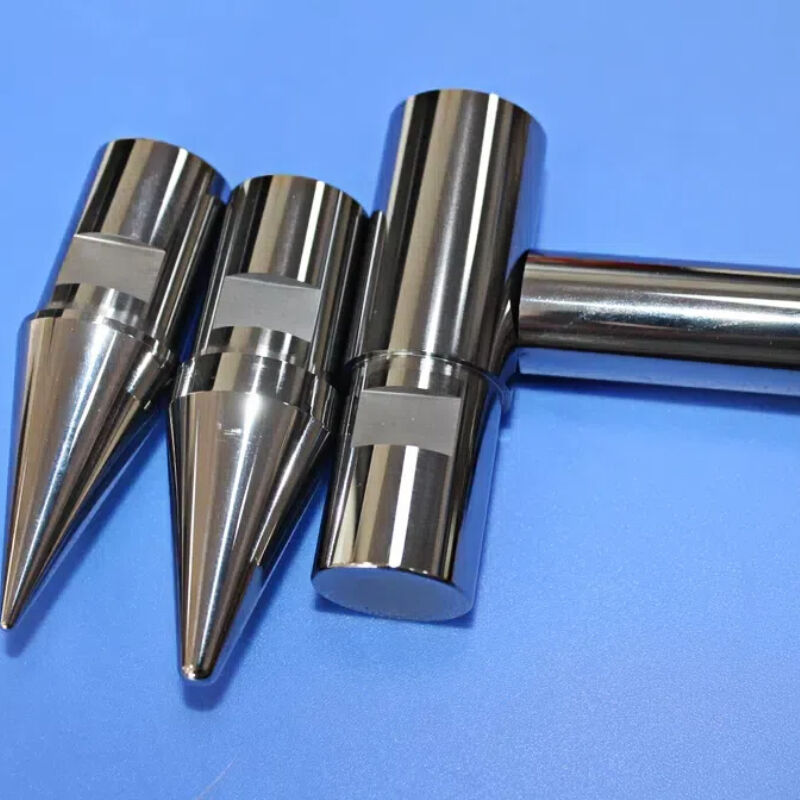

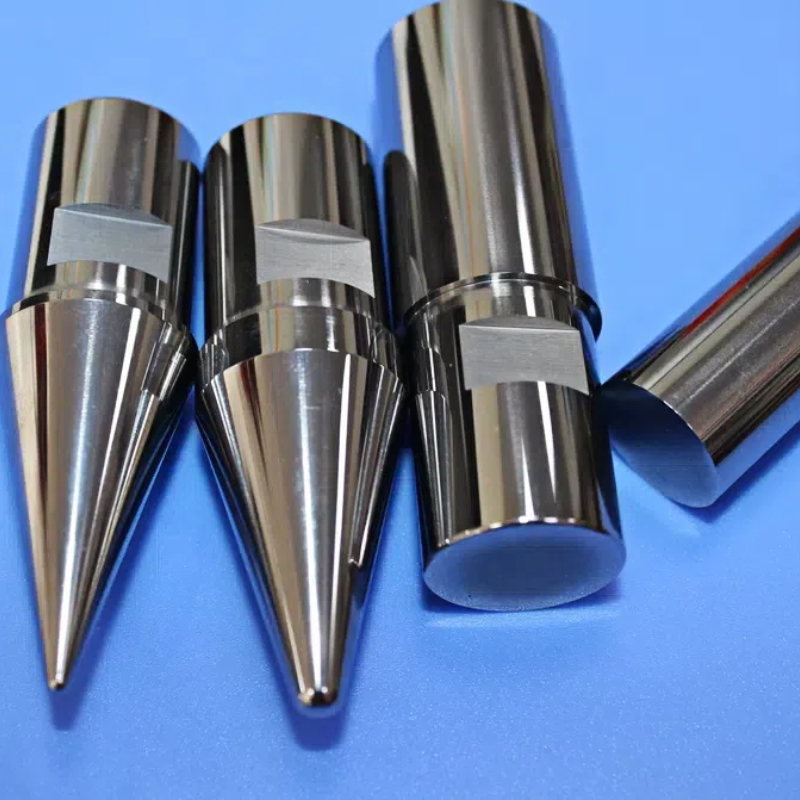

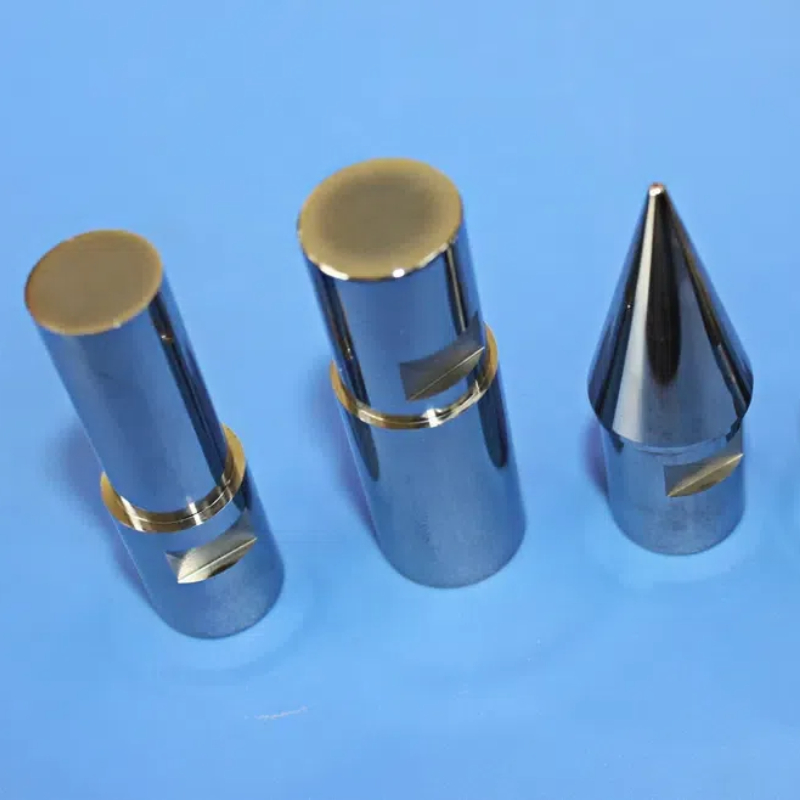

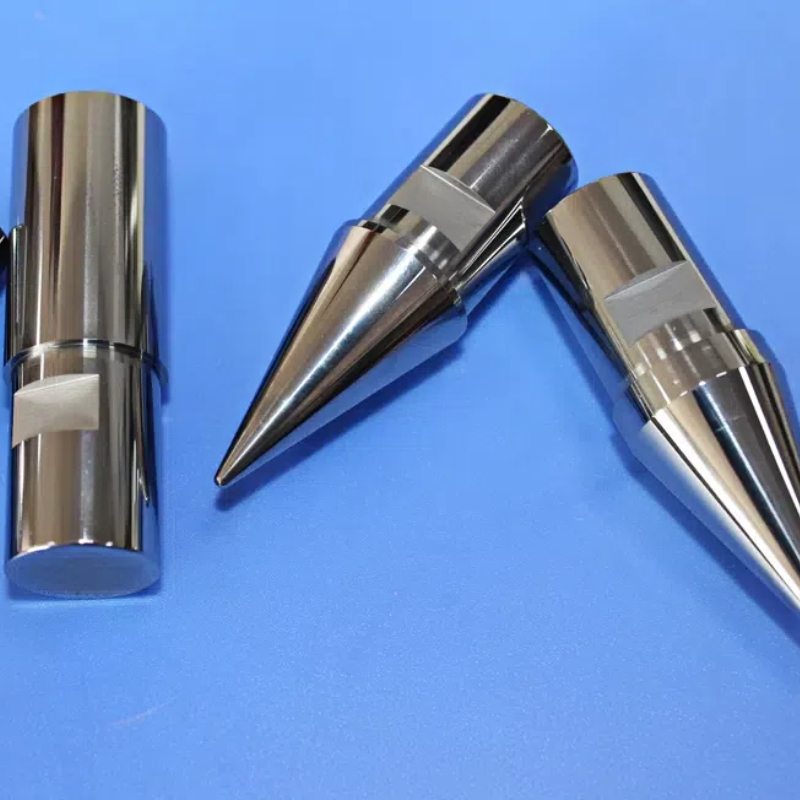

Poinçon en carbure de tungstène YG15 avec haute résistance aux chocs pour formage à froid en T et en R

Dans le matriçage à froid, l'emboutissage lourd et le forgeage, le poinçon doit résister à des contraintes mécaniques extrêmes — charges d'impact répétées, forces de compression élevées et usure abrasive — tout en maintenant une précision dimensionnelle sur des millions de cycles. Lorsque les poinçons conventionnels en acier à outils échouent prématurément en raison de fissures, de déformations ou d'usure, le coût en temps d'arrêt et en perte de productivité est immédiat et important.

Nos poinçons en carbure de tungstène YG15 en forme de T et en forme de R sont spécialement conçus pour ces applications exigeantes à fort impact. Fabriqués à partir de carbure cémenté YG15 de première qualité — une nuance de carbure de tungstène à haute teneur en cobalt (15 % Co) réputée pour sa combinaison exceptionnelle de résistance, de ténacité et de résistance à l'usure — ces poinçons offrent la durabilité et la fiabilité requises pour les opérations de matriçage à froid, d'emboutissage et de forgeage les plus difficiles.

Le poinçon en forme de T et le poinçon en forme de R sont des géométries d'outillage spécialisées conçues pour des applications de formage spécifiques. Leurs profils distinctifs permettent un déplacement précis du matériau et la formation de pièces dans les opérations de matriçage à froid multi-étapes et d'emboutissage progressif, où les poinçons cylindriques standard ne peuvent pas atteindre la géométrie requise ni résister aux contraintes appliquées.

Le YG15 est une nuance de carbure cémenté tungstène-cobalt (WC-Co) composée d'environ 85 % de carbure de tungstène (WC) et de 15 % de liant cobalt (Co). Cette composition offre un équilibre unique de propriétés qui en fait le matériau de choix pour les outils de formage à forte contrainte :

• Résistance supérieure aux chocs : La teneur en liant cobalt de 15 % confère au YG15 une ténacité nettement supérieure à celle des nuances à plus faible teneur en cobalt comme le YG6 ou le YG8. Cela le rend idéal pour les applications impliquant de fortes contraintes et des charges d'impact importantes.
• Haute résistance sous charge : Le YG15 présente une excellente résistance à la compression et à la flexion, maintenant son intégrité structurelle sous les pressions extrêmes rencontrées dans le matriçage à froid et l'emboutissage lourd.
• Bonne résistance à l'usure : Bien que la résistance à l'usure du YG15 soit légèrement inférieure à celle du YG8, sa résistance et sa ténacité supérieures en font le meilleur choix pour les applications où la résistance aux chocs est la principale exigence.
• Éprouvé dans des applications exigeantes : Le YG15 est largement utilisé pour les outils de poinçonnage, d'emboutissage et de forgeage sous forte contrainte, ainsi que pour les filières d'étirage pour tubes et barres d'acier sous des rapports de compressibilité élevés. Il convient également aux poinçons et filières de matrices progressives pour moteurs et électronique.
• Performance rentable : Le YG15 offre un excellent équilibre entre performance et coût, ce qui en fait la nuance de choix pour les environnements de production à grand volume où la longévité de l'outil a un impact direct sur la rentabilité.

Le poinçon en forme de T présente un profil en T distinctif avec une tête plus large et un corps plus étroit, conçu pour des applications spécifiques de matriçage à froid et de formage.

• Matriçage à froid de fixations en forme de T : Boulons, vis et autres fixations avec des configurations de tête en T
• Formage à froid multi-étapes : Opérations de formage progressif où le profil en T permet un déplacement précis du matériau
• Formage de matériaux en vrac : Applications nécessitant un flux et une déformation importants du matériau
• Emboutissage progressif : Où la forme en T offre un guidage et un alignement améliorés

Le poinçon en forme de R présente une surface de formage arrondie ou courbée, permettant un flux de matériau fluide et réduisant les concentrations de contraintes lors des opérations de formage.

• Formage de rayons : Création de caractéristiques courbes ou arrondies dans les pièces formées
• Réduction des concentrations de contraintes : Le profil en R répartit les forces de formage plus uniformément, réduisant le risque de fissuration du matériau ou de rupture du poinçon
• Flux de matériau fluide : La surface arrondie favorise un déplacement constant du matériau lors du matriçage à froid
• Finition de surface améliorée : Le profil en R produit des surfaces formées plus lisses, réduisant ou éliminant les opérations de finition secondaires

Dans de nombreuses applications de matriçage à froid, les poinçons en forme de T et en forme de R sont utilisés en combinaison dans des systèmes de formage multi-stations. Le poinçon en T effectue le déplacement initial du matériau et le formage de la tête, tandis que le poinçon en R assure le façonnage final avec des transitions arrondies douces. Cette approche séquentielle permet la production de géométries de fixations complexes avec une grande précision et cohérence.

• Certification des matériaux : Traçabilité complète avec des enregistrements de lots confirmant la composition, la densité, la dureté et le TRS
• Vérification dimensionnelle : Inspection à 100 % des dimensions critiques (diamètre, longueur, géométrie du profil, concentricité)
• Mesure de la finition de surface : Vérification par profilomètre et interféromètre à lumière blanche
• Test de dureté : Uniformité vérifiée sur tout le poinçon
• Certifié ISO 9001:2015 : Les systèmes de gestion de la qualité garantissent une qualité de produit constante

Les poinçons en forme de T sont utilisés dans les opérations de matriçage à froid et de formage pour créer des fixations et des composants avec des configurations de tête en T. Ils sont également utilisés dans l'emboutissage progressif où le profil en T offre un guidage et un alignement améliorés.

Les poinçons en forme de R présentent une surface de formage arrondie qui permet un flux de matériau fluide, réduit les concentrations de contraintes et améliore la finition de surface des pièces formées. Ils sont couramment utilisés dans les opérations de matriçage à froid et de formage où des caractéristiques courbes ou arrondies sont requises.

Oui. Nous fabriquons des poinçons selon vos spécifications exactes, y compris des profils en T, des profils en R et d'autres géométries spécialisées personnalisées. Veuillez fournir votre dessin ou vos exigences pour un devis rapide.
