Aperçu ProduitsBarre de carbure de tungstèneArbre cannelé en carbure de tungstène rectifié de précision résistant à l'usure Cylindre cannelé en carbure de tungstène
Precision Ground Arc Groove Tungsten Carbide Shaft Wear Resistant Tungsten Carbide Grooved Cylinder
Precision Ground Arc Groove Tungsten Carbide Shaft Wear Resistant Tungsten Carbide Grooved Cylinder Precision Ground Arc Groove Tungsten Carbide Shaft Wear Resistant Tungsten Carbide Grooved Cylinder Precision Ground Arc Groove Tungsten Carbide Shaft Wear Resistant Tungsten Carbide Grooved Cylinder Precision Ground Arc Groove Tungsten Carbide Shaft Wear Resistant Tungsten Carbide Grooved Cylinder Precision Ground Arc Groove Tungsten Carbide Shaft Wear Resistant Tungsten Carbide Grooved Cylinder

Arbre cannelé en carbure de tungstène rectifié de précision résistant à l'usure Cylindre cannelé en carbure de tungstène

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: Sanxin
Certification: GB/T 19001-2016/ISO 9001:2015
Numéro de modèle: SX1337
Conditions de paiement et expédition:
Quantité de commande min: 2
Délai de livraison: 5-30 jours
Conditions de paiement: T/T, L/C
Contactez
  • Détail Infomation
  • Description de produit

Détail Infomation
Composant: WC + CO SERVICE: OEM et ODM
Nombre de taille: OEM accepté Certificat: OIN 9001
Application: Outils de coupe, pièces d'usure, outils miniers OIN: Le montant de la garantie est calculé à partir du montant de la garantie.
Impression de logos: Sans impression de logo Expéditions: Livraison rapide en 7 à 25 jours
Résistance à la compression: 3 300 MPa Services: 24 heures
Type d'entreprise: Produit de fabrication Matériel: Carbure de tungstène 100% vierge, matière première 100% vierge, carbure de tungstène WC + Co, WC + C
Taille: OEM accepté, dessin fourni, personnalisé, selon le dessin fourni par les clients, ASP-08-100-M4 à AS Avantage: Fabricant, plus de 20 ans d'expérience, frittage HIP, durable, livraison rapide
Densité: 14,5g/cm3,14,8
Mettre en évidence:

Arbre en carbure de tungstène rectifié avec précision

,

Cylindre rainuré en carbure de tungstène à rainure d'arc

,

Arbre en carbure de tungstène résistant à l'usure

Description de produit

Vue d'ensemble du produit

Cet arbre de rainure en carbure de tungstène est un composant de précisionune résistance à l'usure inférieure ou égale à 1 kVAd'une épaisseur n'excédant pas 10 mm,les extrémités sphériques/radiéesLa géométrie unique d'une série de rainures précisément espacées et de contours lisses le long du corps de l'arbre remplit de multiples fonctions critiques dans les ensembles mécaniques de précision.

Contrairement aux arbres cylindriques standard ou aux arbres à étages, la caractéristique déterminante de ce composant est leune série de rainures annulaires en forme d'arcCes rainures réduisent la surface de contact, fournissent des canaux pour la lubrification ou le passage du fluide,et permettent un positionnement axial précis ou un engagement dans les composants d'accouplementLes extrémités sphériques éliminent les bords tranchants, réduisant les concentrations de contraintes et facilitant l'insertion ou l'engagement en douceur.

Fabriqué à partir de carbure de tungstène de qualité supérieure (WC-Co) par métallurgie des poudres, pressage isostatique et broyage de diamants de précision, cet arbre offre une dureté exceptionnelle, une résistance à l'usure,et la stabilité dimensionnelle requise pour un fonctionnement fiable à long terme dans des environnements industriels exigeants.

Caractéristiques de conception et géométrie fonctionnelle
Caractéristique Fonction L'importance du design
Des rainures annulaires en forme d'arc Des rainures à rayons multiples le long du corps de l'arbre Réduit la surface de contact, fournit des canaux de lubrification, permet le passage du fluide ou le positionnement axial
Les extrémités sphériques/radiées Profiles d'extrémité lisses et arrondis Élimine les concentrations de stress; facilite l'insertion et l'engagement en douceur
Surface polissée par miroir Toutes les surfaces fonctionnelles Réduit le frottement, empêche l'adhérence du matériau, améliore la résistance à l'usure
Des rainures de terre de précision Profondeur et espacement des rainures étroitement contrôlés Assure des performances constantes dans les applications de guidage, de positionnement ou de contrôle du débit
Principales applications
Le secteur industriel Application du projet Pourquoi ce faisceau rainuré
Systèmes hydrauliques et pneumatiques Les rouleaux de soupapes, les arbres de régulation du débit, les éléments de compensation de pression Les rainures d'arc assurent un passage contrôlé du fluide et un équilibre de pression
Machines de précision Pions de guidage, arbres de positionnement, éléments d'actionnement résistants à l'usure La conception en rainures réduit le frottement et fournit des canaux de lubrification
Automobiles Les rouleaux des vannes de transmission, les composants d'injection de carburant, les arbres de pompes Résistance à l'usure élevée dans des environnements fluides exigeants
Dispositifs médicaux Poteaux d'instruments chirurgicaux, composants de guidage du cathéter, mécanismes de livraison Les extrémités sphériques facilitent l'insertion en douceur; finition miroir pour la biocompatibilité
Semi-conducteurs et électronique Pins de positionnement de précision, composants d'usure non magnétiques (option WC-Ni) Grades non magnétiques disponibles; rainures de précision pour l'alignement
Généraux industriels Épingles, arbres de guidage et boîtiers usés pour pompes, compresseurs et vannes Durée de vie prolongée dans des environnements abrasifs et corrosifs
Questions fréquemment posées
Q1: À quoi sert un arbre de rainure d'arc?

Un arbre à rainures en arc (圆弧槽轴) est un composant de précision avec plusieurs rainures en rayon usinées dans sa surface cylindrique.ou élément d'actionnement résistant à l'usure dans les systèmes hydrauliques, pneumatiques et mécaniques de précision.

Q2: Quelle est la fonction des rainures en forme d'arc?

Les rainures d'arc ont plusieurs fonctions: elles réduisent la surface de contact (réduisent le frottement), fournissent des canaux de lubrification ou de passage de fluide, permettent un positionnement axial précis,et permettent un débit de fluide contrôlé dans les applications de vannes.

Q3: Quelles tolérances pouvez-vous atteindre?

Nous obtenons des tolérances de diamètre de ± 0,002 mm standard, des tolérances de rainures de ± 0,005 mm et une concentricité à ≤ 0,003 mm. Des options de haute précision jusqu'à ± 0,001 mm sont disponibles.

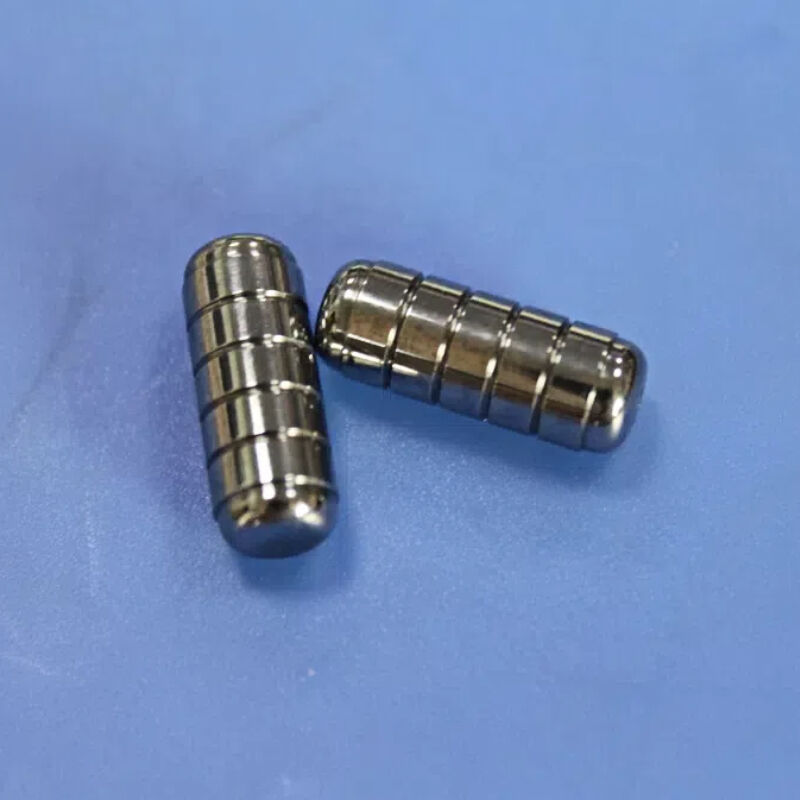

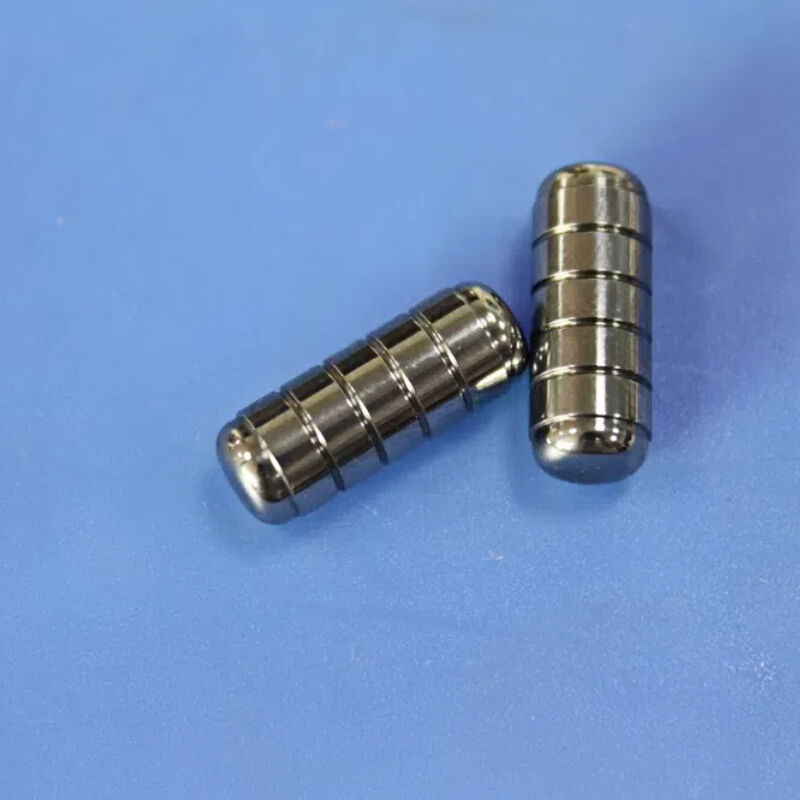

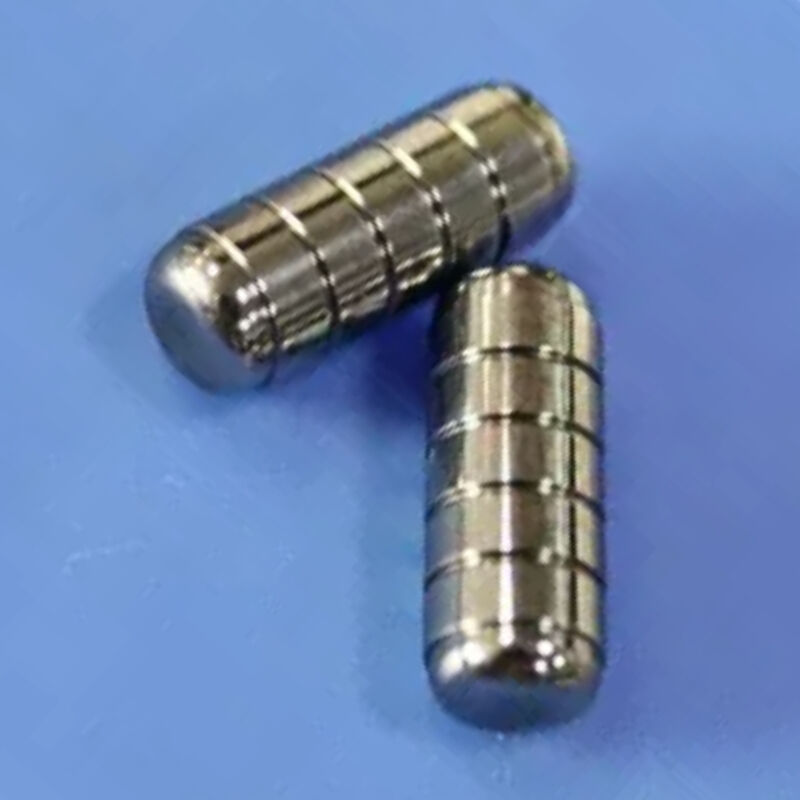

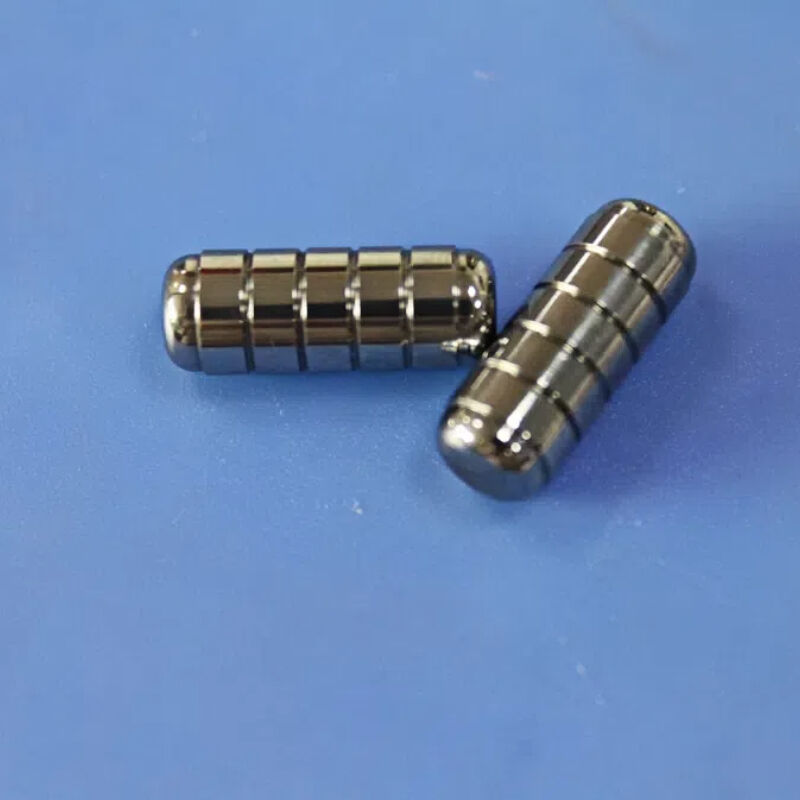

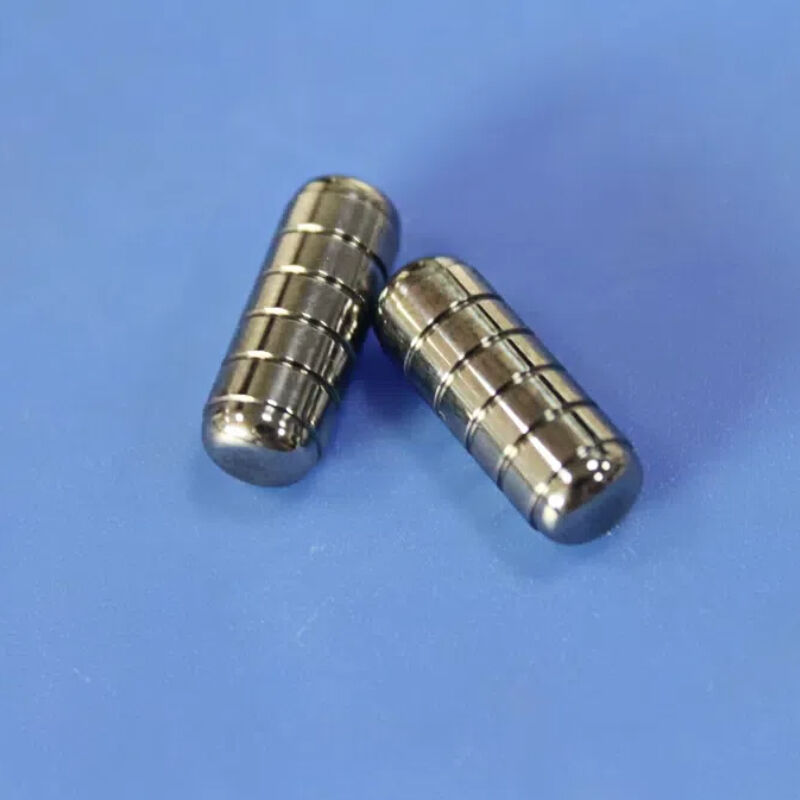

Tungsten carbide arc groove shaft with multiple radiused annular grooves and spherical ends, precision ground and mirror polished
